Il est temps de
passer à la motorisation du modèle.

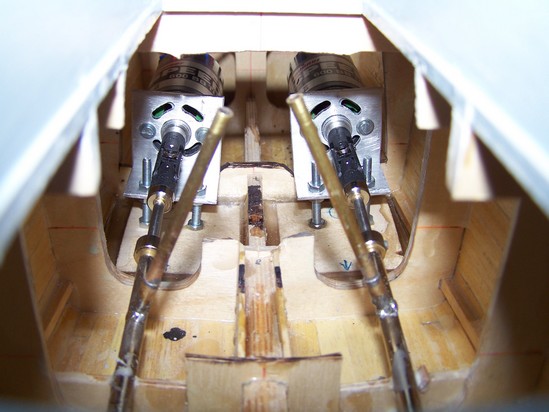

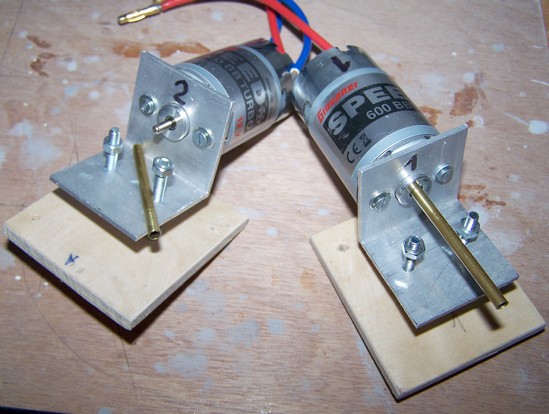

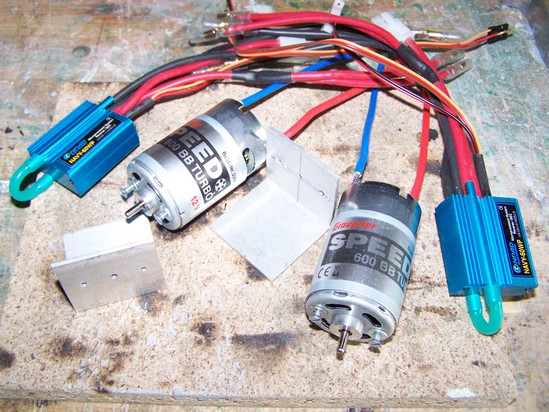

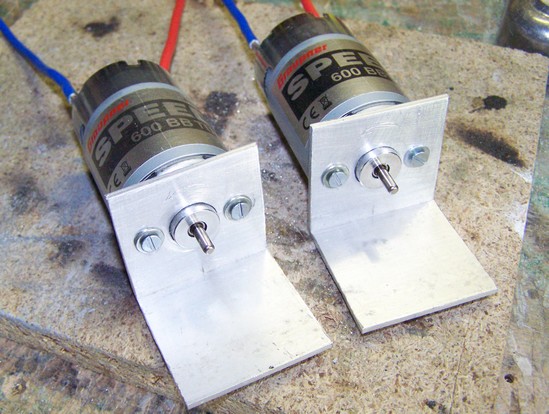

Les deux moteurs Speed 600 BB turbo de 12 volts, sont fixés
sur des
équerres en alu,
des lumières sont crées en face des trous de
ventilation.
Ces équerres sont elles même maintenues par deux
petits boulons, sur des platines en
contre-plaqué de 6mm.

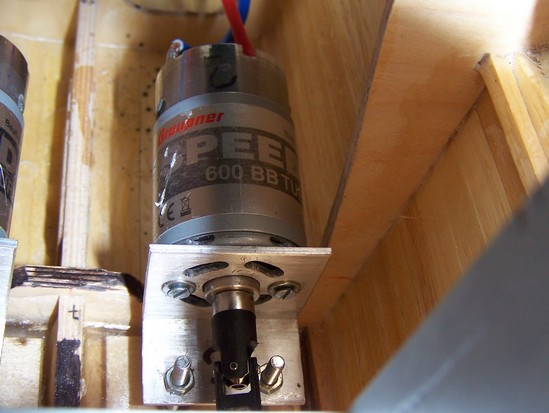

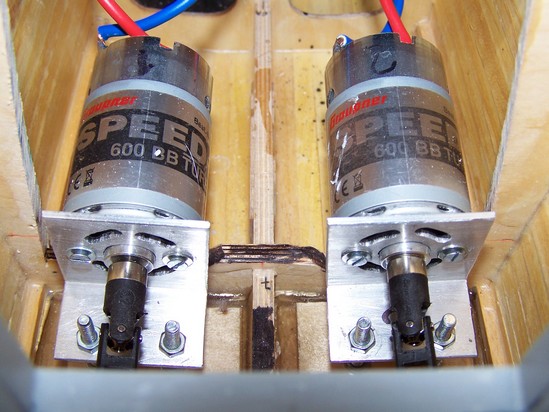

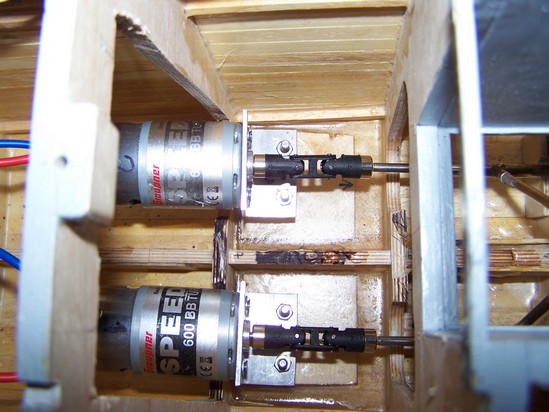

L'alignement, des axes des
moteurs et des tubes d'étambots, est obtenu
en remplaçant provisoirement les cardans par des tubes en
laiton de
même longueur.
L'ensemble est collé au fond de la coque par de la
résine.

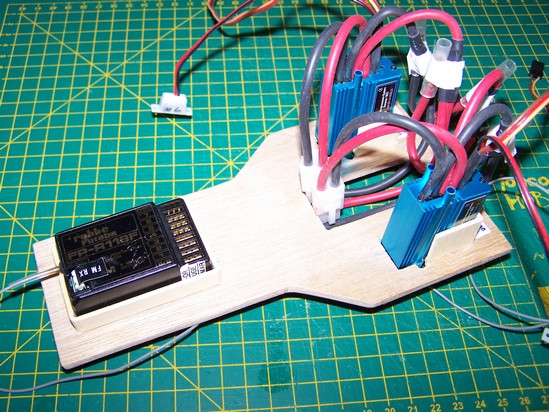

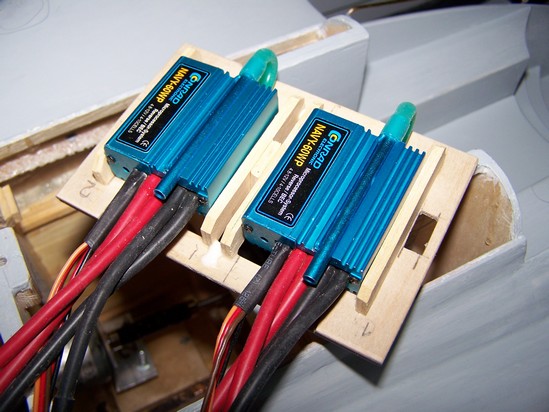

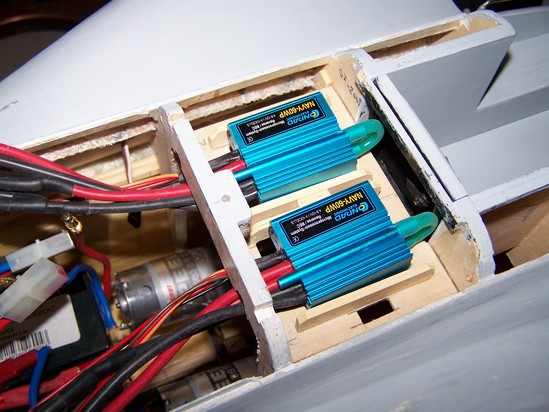

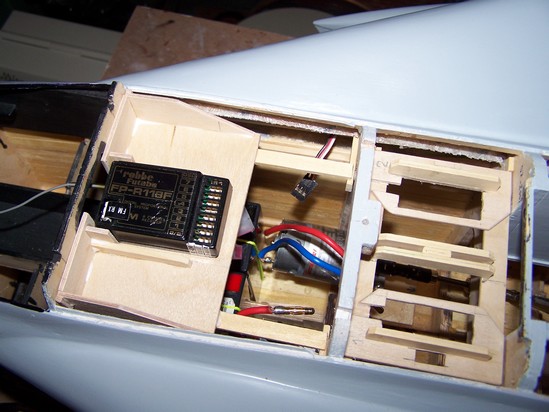

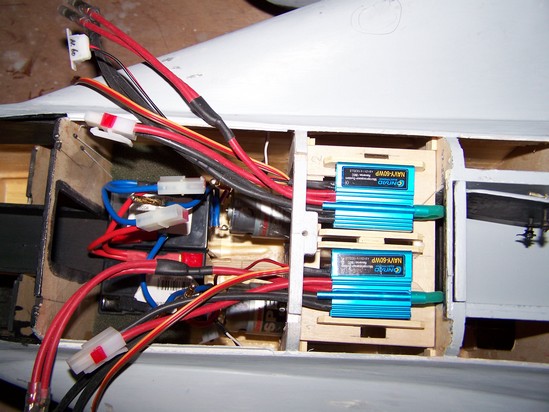

Les deux
variateurs Navy 60M WP, sont maintenus sur
une platine amovible en partie supérieure, près de la
porte arrière
pour être ventilés (il est possible de les refroidir
par eau).

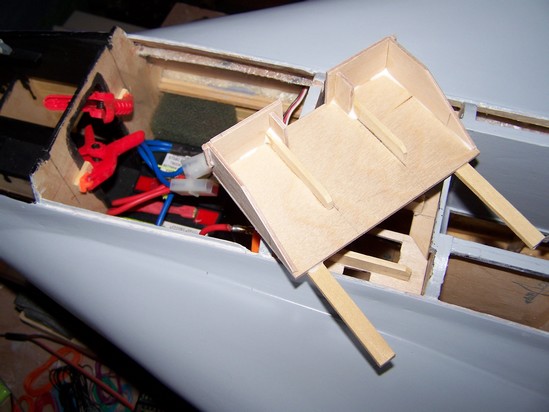

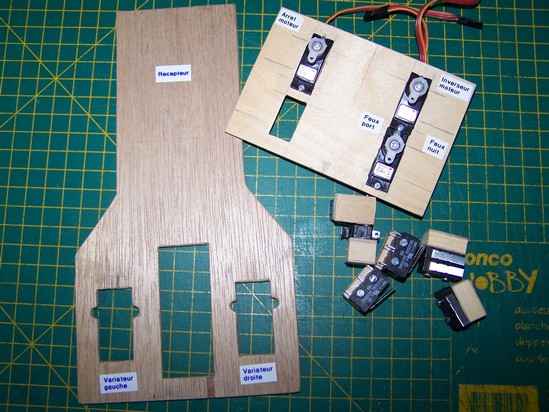

Plusieurs modèles de platine ont été
réalisés.
C'est
là, l'un des plaisirs de la conception, faire et defaire pour
mieux
recommencer.
|
|

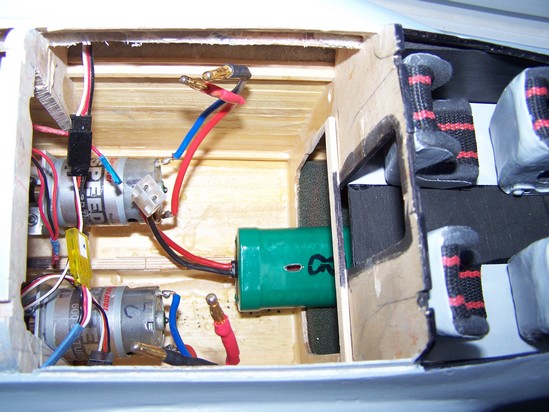

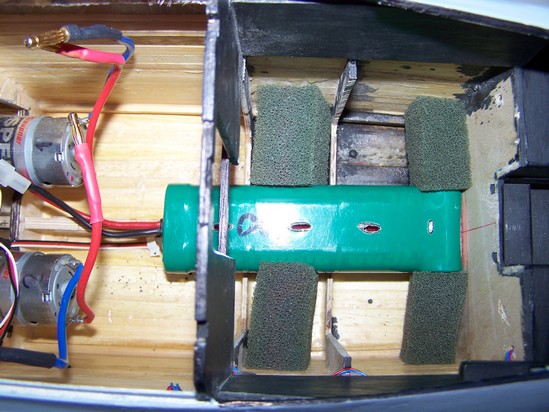

L'espace étant
limité, il n'y a pas la place pour mettre une baterie de
12v (trop volumineuse). Mon choix s'est porté vers deux
batterie de 6v
4A en série, pour les essais.

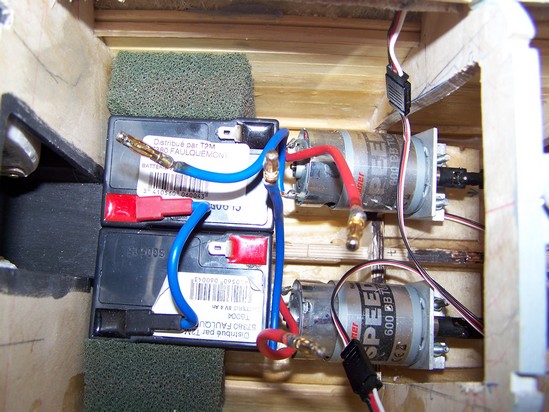

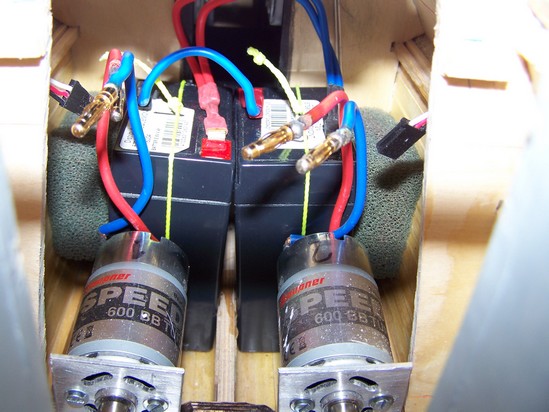

Leurs dimensions permettent d'en mettre une de chaque coté de
la
quille,
juste derrière les moteurs.
Autre possibilité, les accus, plus légers.
|
|
Tous les
feux sont mis en place et équipés de
leds.

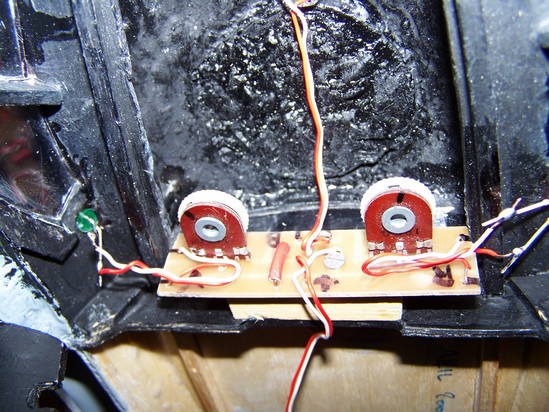

Sous le capot supérieur, une platine avec deux
résistances, alimente
les feux rouge et vert.
Les tableaux de bord sont
éclairés de l'intérieur par une led blanche.

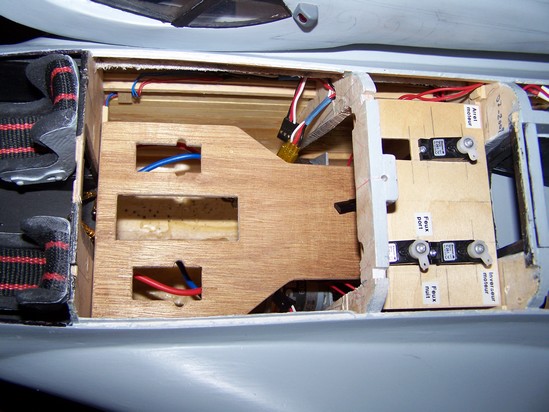

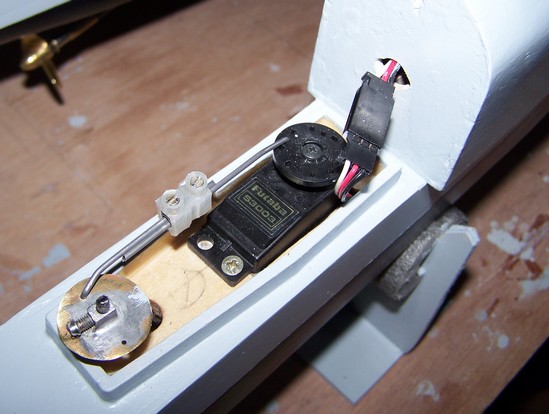

Les servos des gouvernails sont montés à
l'arrière des flotteurs, sous
les petits capots.
|
|
Installation
électrique des feux.

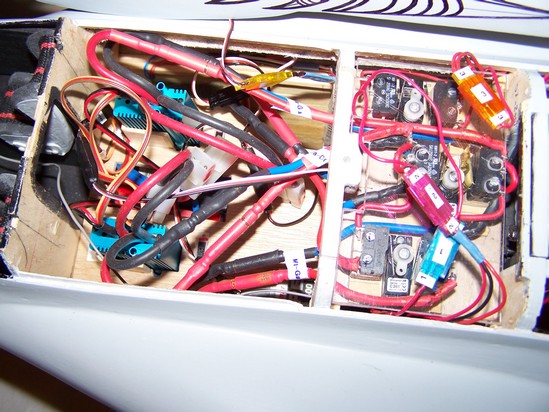

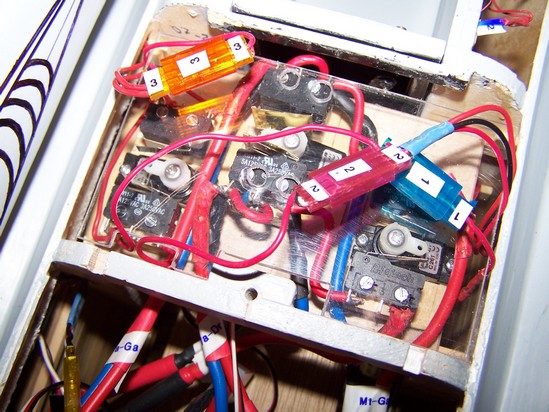

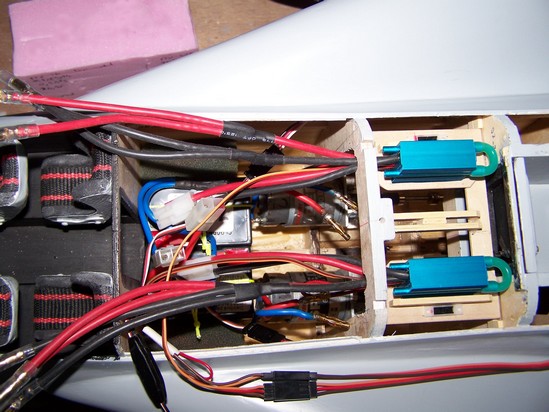

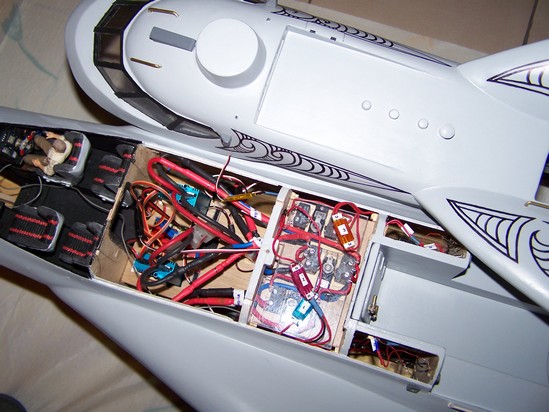

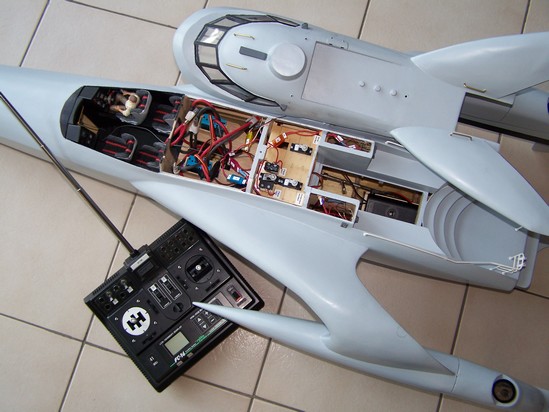

Etant
donné l'espace restreint dans lequel est installée
l'électronique, et pour parer un
éventuel problème,
un accès facile et rapide aux
divers éléments est obtenu par l'utilisation
de prises
de couleurs différentes,
pour
tout démonter et déconnecter rapidement. |

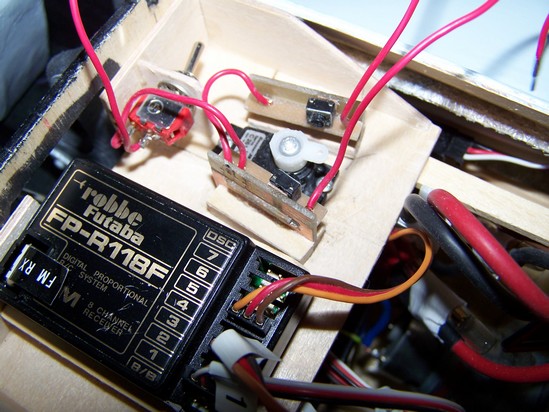

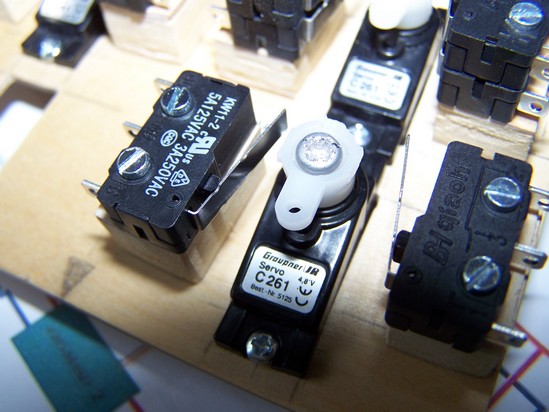

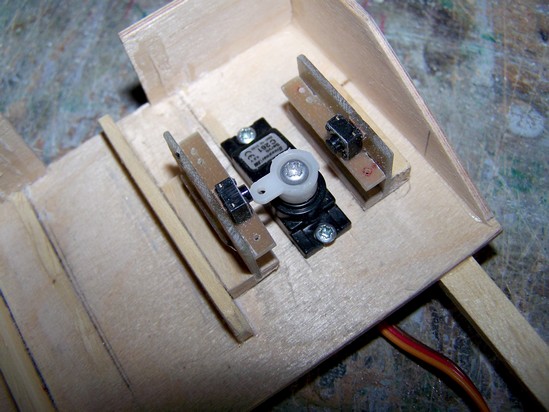

Les deux
circuits d'éclairage, pont arrière avec la cabine ou
feux de
navigation,

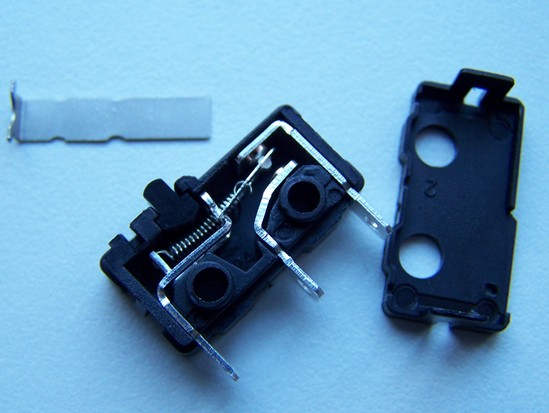

sont activés par un mini servo et deux micro-inter.

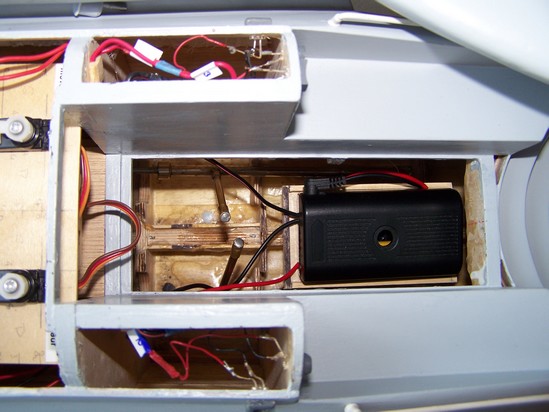

L'ensemble est alimenté par une batterie d'appareil photo de
3,7 volts,
placée à
l'arrière près de l'escalier.
|
|

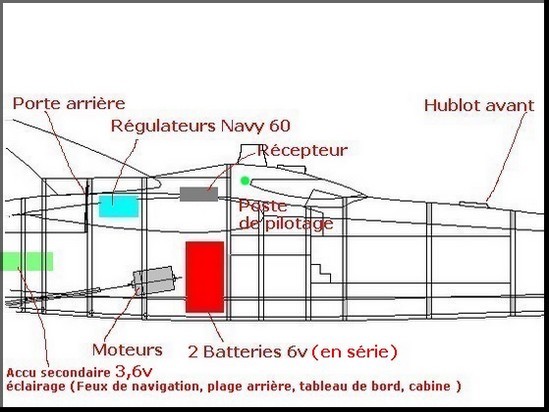

Installation.
Schéma de base.

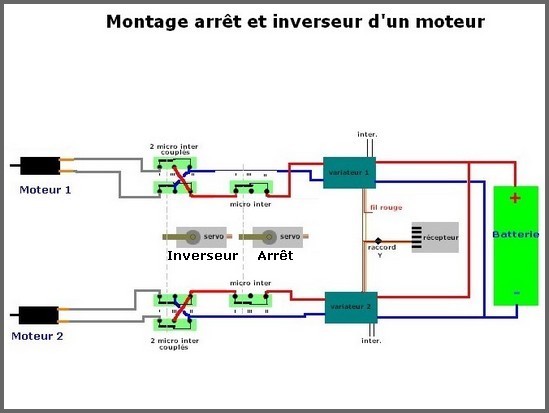

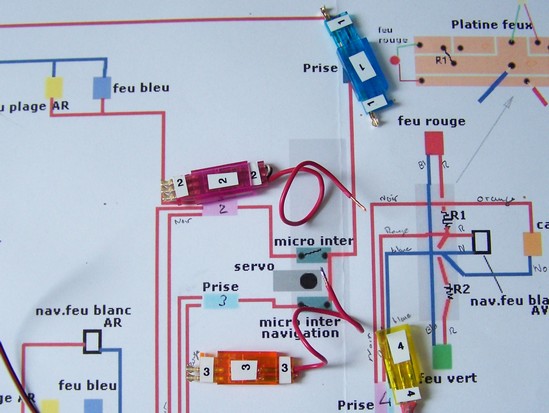

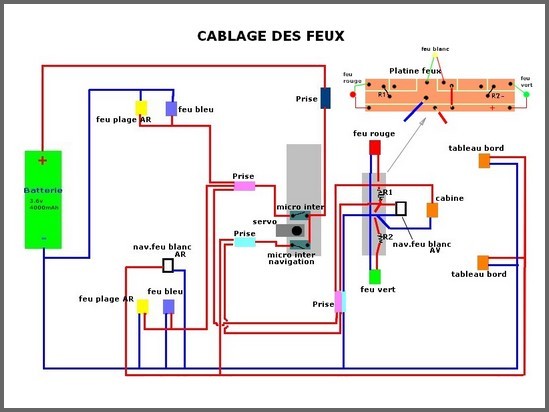

Schémas électrique de principe.
|
|
