Trimaran Earthrace
Modèle réduit à coque perce vague (3)
Les
plans de ce modèle ne sont plus disponibles
Retour
|
pages:_1_2_3_4_5_6_7_8
|

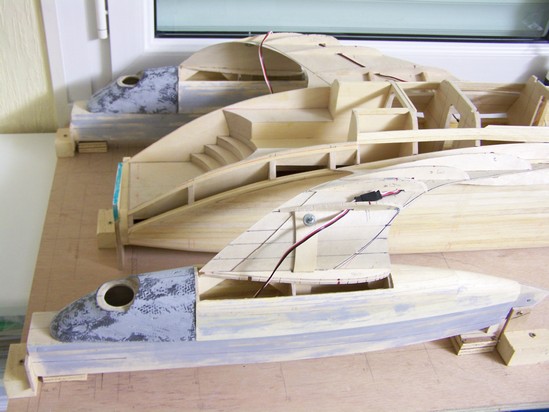

Suite de la
construction de la partie supérieure des flotteurs et des
petits capots.

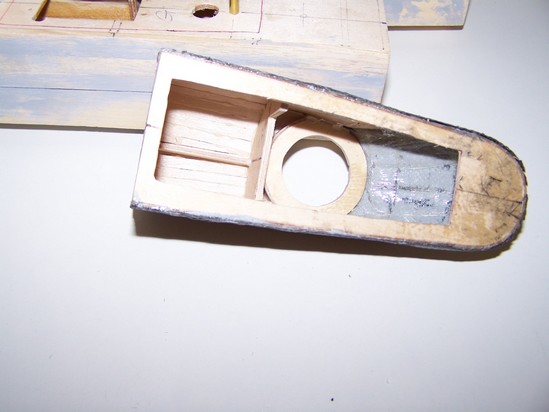

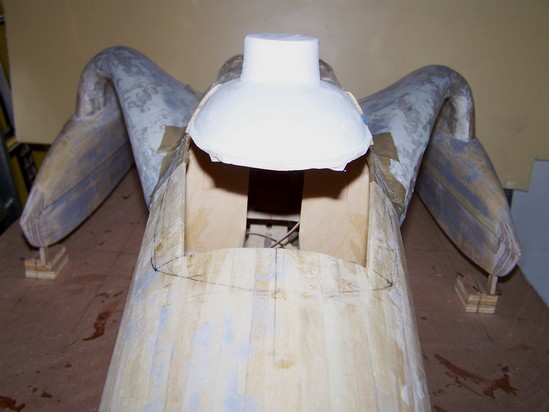

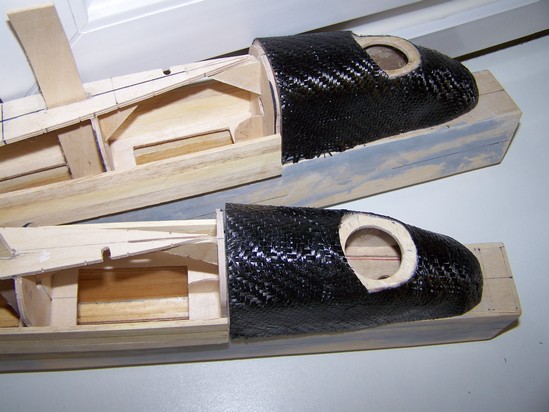

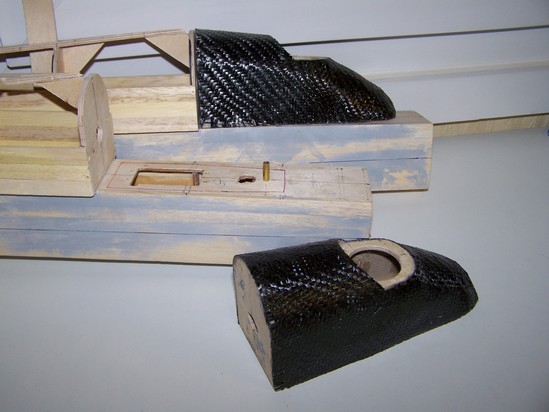

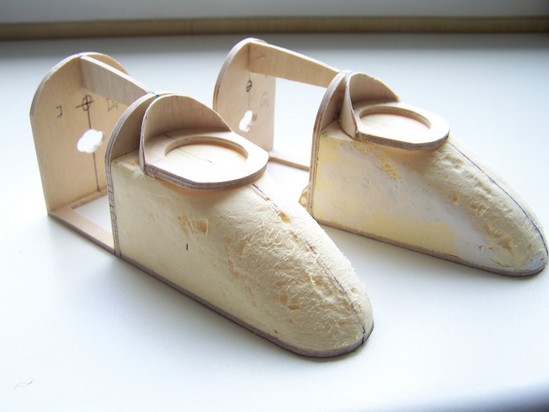

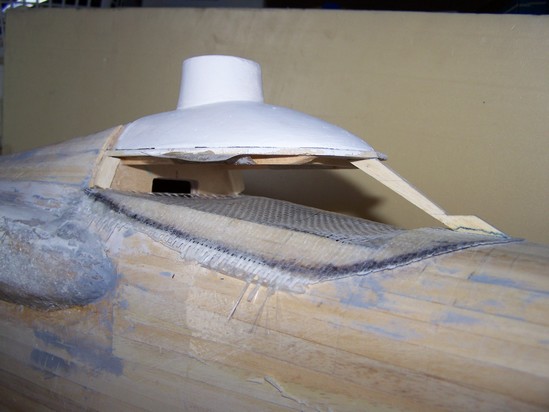

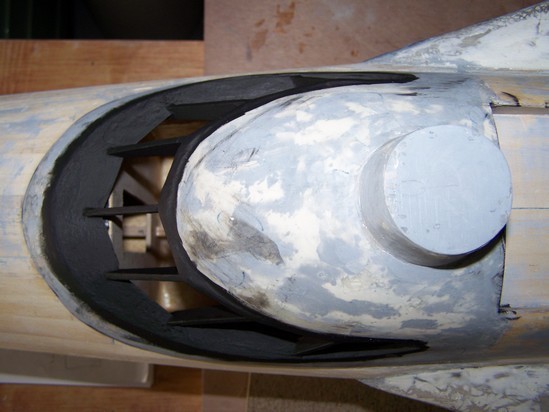

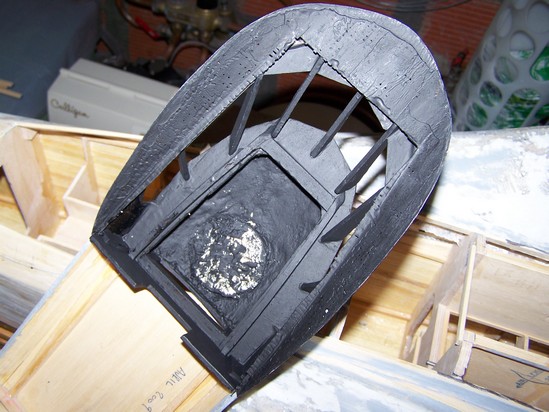

La forme des petits
capots est obtenu par
moulage d'une toile avec de la résine
sur
une forme en matériau isolant.

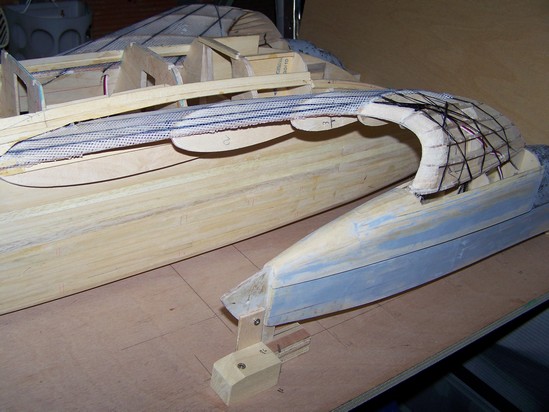

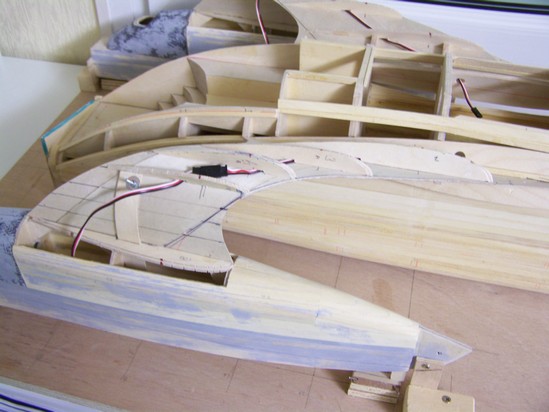

La partie supérieure des flotteurs sera terminée avec
la forme des
"ailerons".
Ceux ci sont recouverts de toile de verre et de résine. |


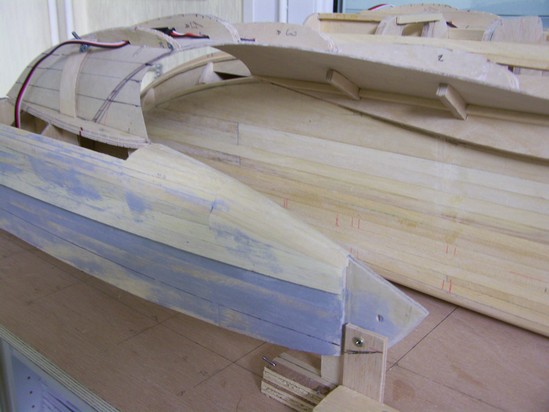

Après
avoir
fixés et alignés les flotteurs sur les formes en ctp
des ailerons,
il
reste à terminer ceux-ci.

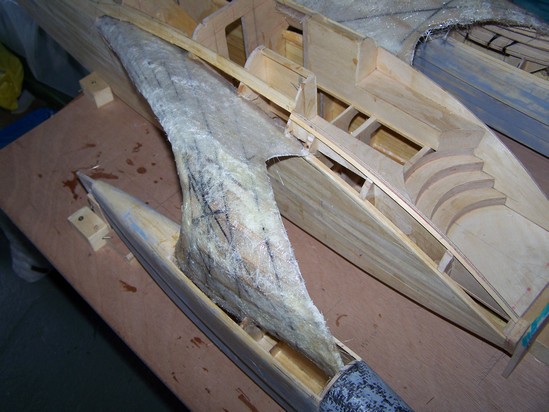

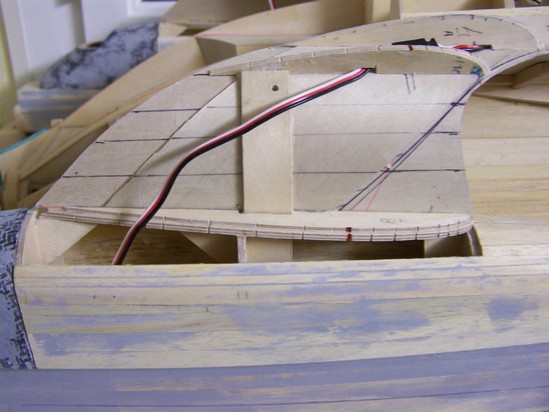

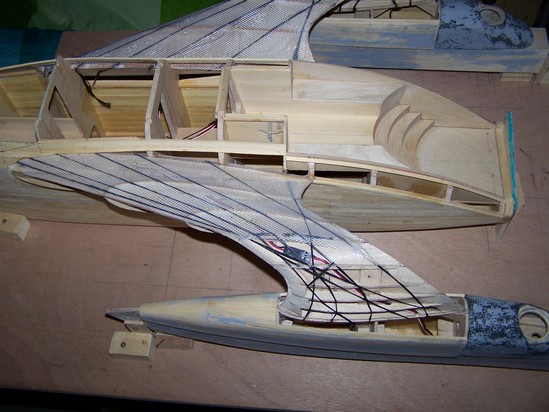

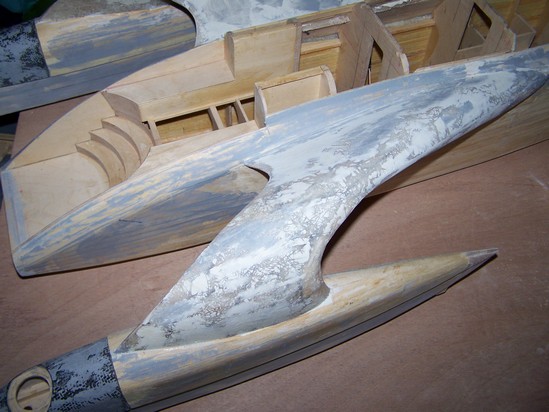

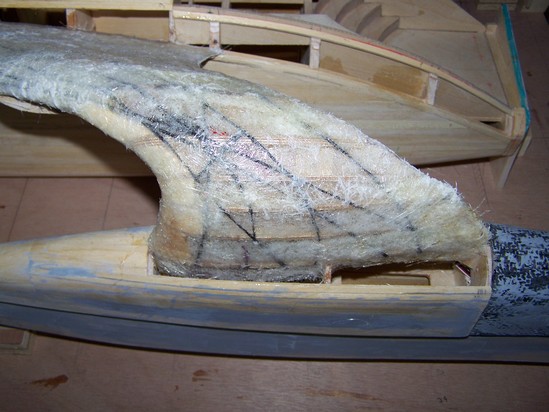

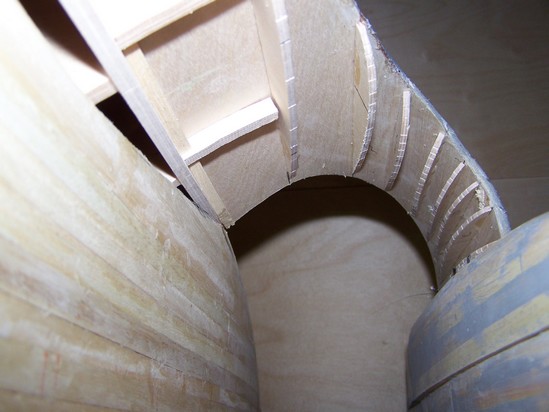

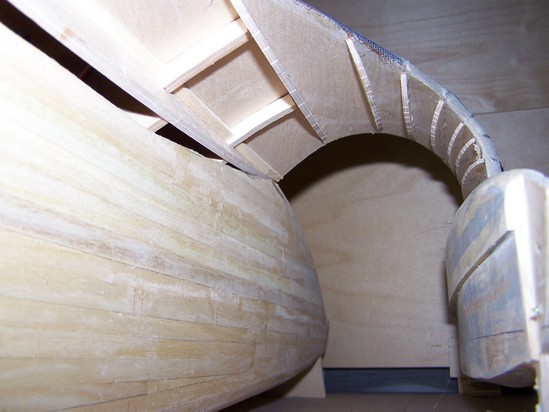

Les nervures
supérieures et inférieures des ailerons ont
été collées
sur la forme en
ctp.

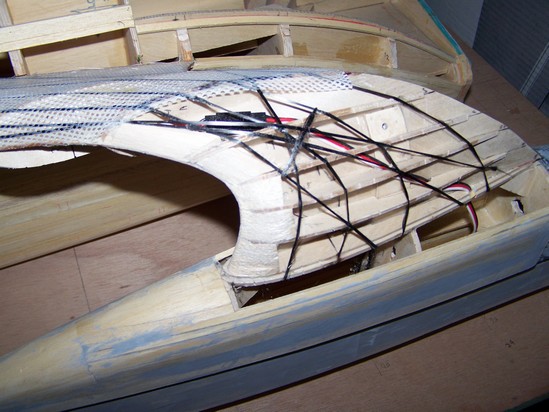

Quelques fils de carbone, tendus et collés,
ainsi que des
morceaux de balsa donnent le volume aux ailerons.

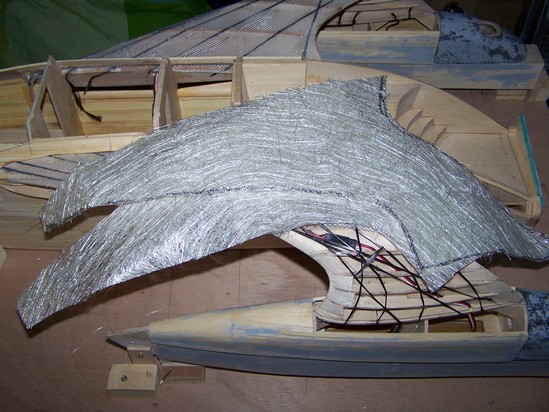

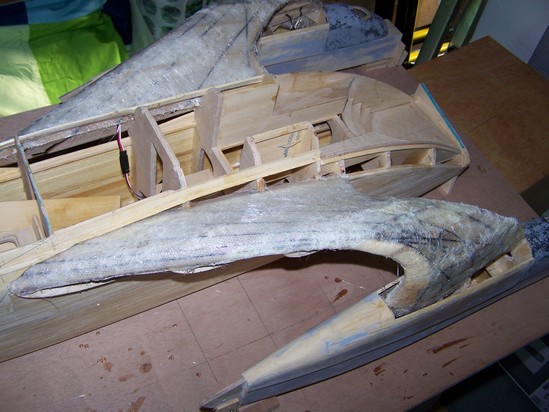

La phase suivante consiste à les recouvrir de toile de verre
non tissée
et à les enduire de résine. Quelques recharges sont
nécessaires. Les
défauts sont corrigés avec de l'enduit, puis
poncés...

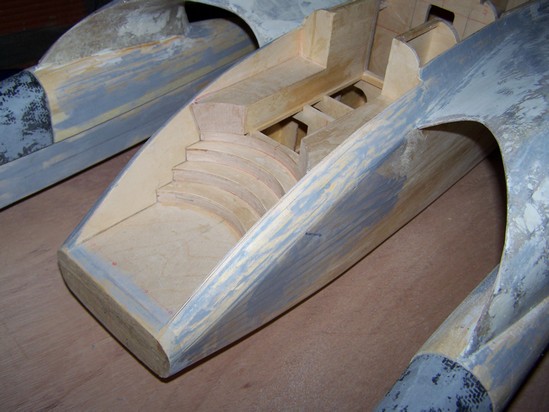

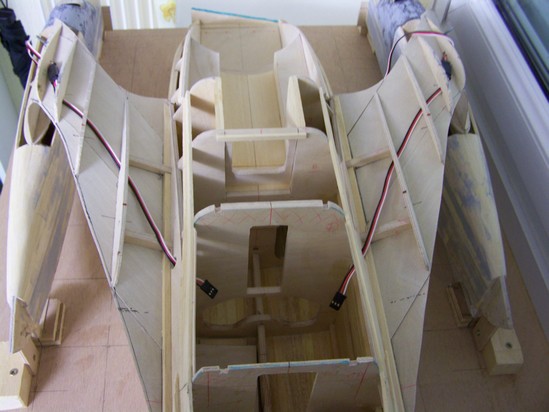

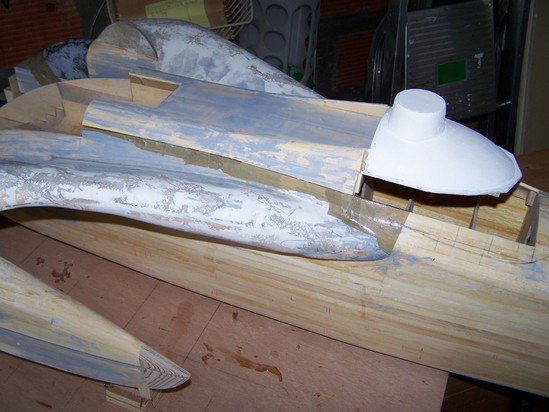

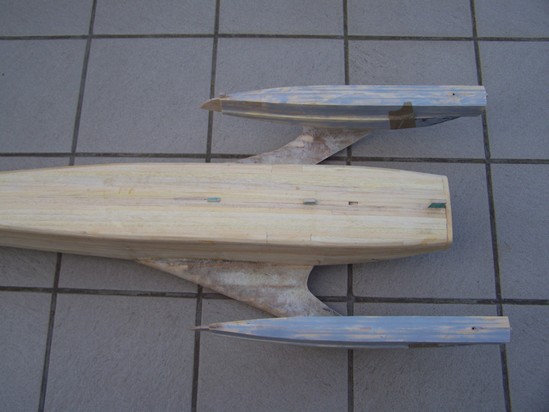

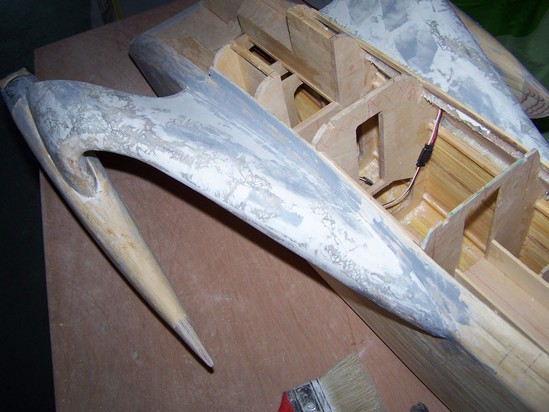

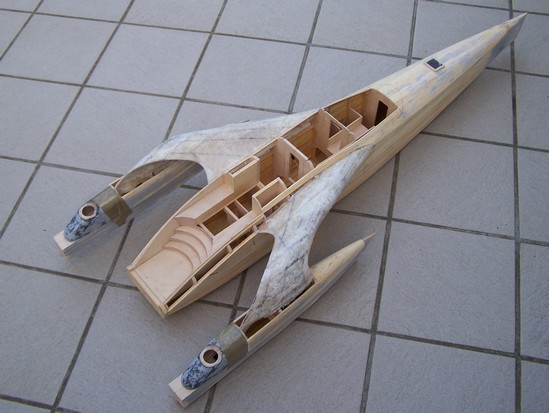

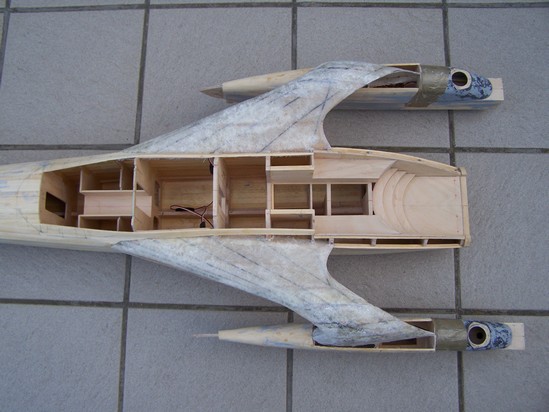

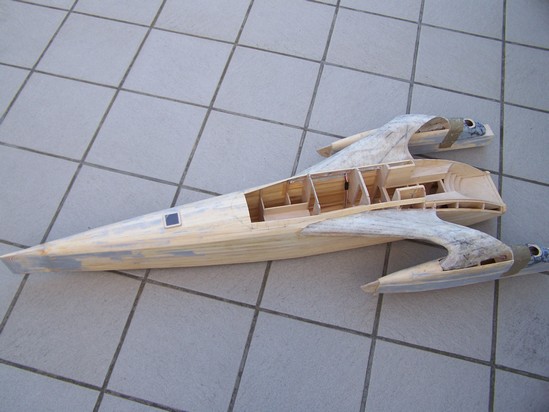

Les dessus des flotteurs sont ajutés sur et avec la base
des ailerons, pour ne faire qu'un seul ensemble très
rigide.
                |
|

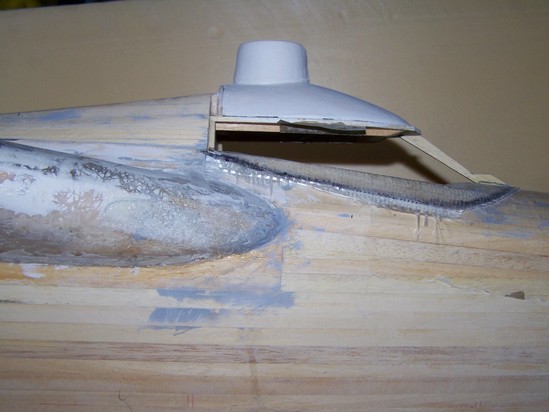

La

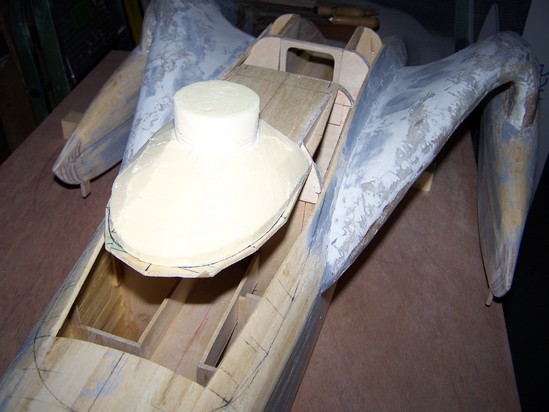

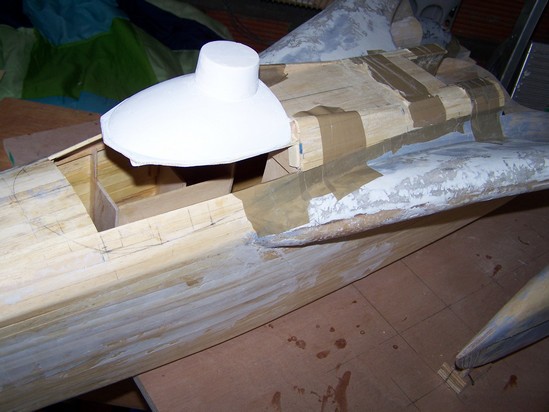

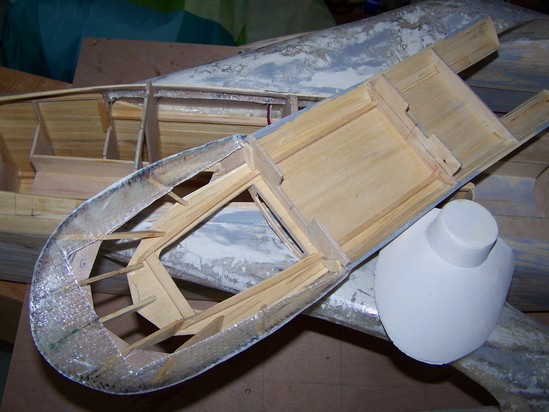

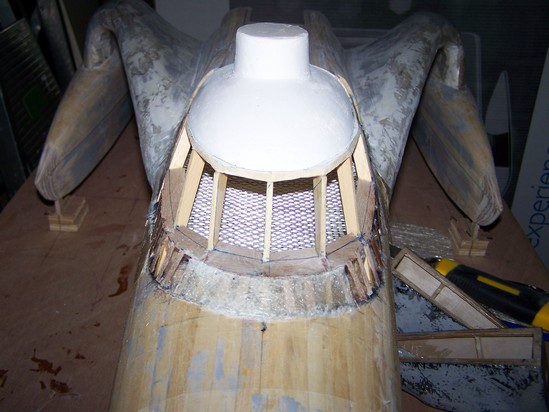

phase suivante conserne la construction du capot supérieur.
Ce capot couvre l'ensemble du poste de pilotage, du compartiment moteur
ainsi que
la zone où sont placés, le récepteur, les
variateurs et l'accus. |
 |
|

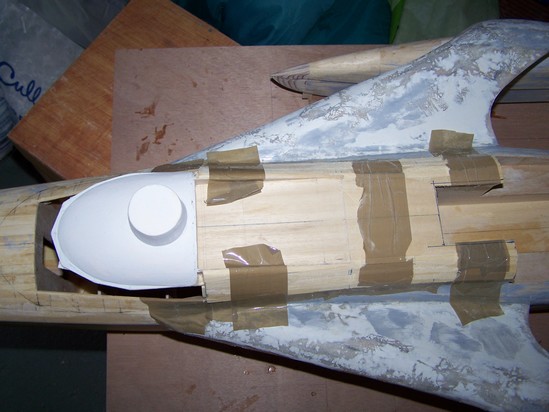

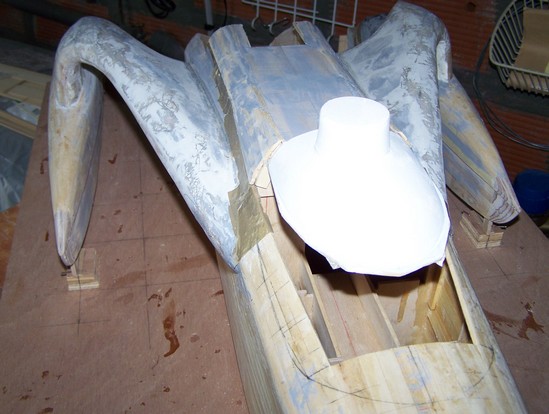

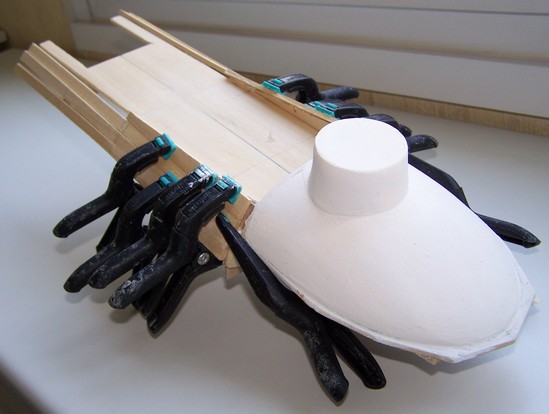

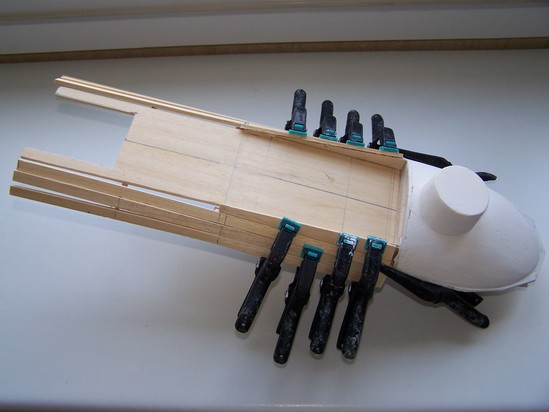

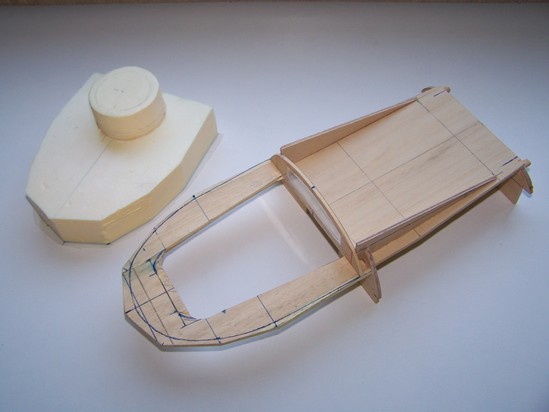

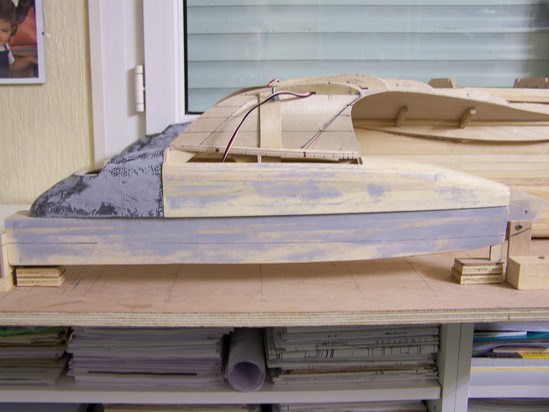

Le
capot est en
bois (planche et baguettes de samba) de 3mm d'épaisseur.

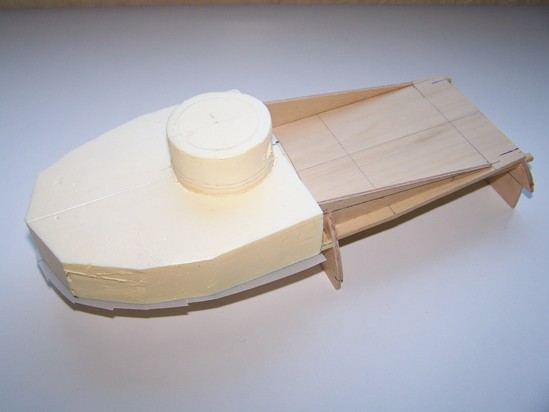

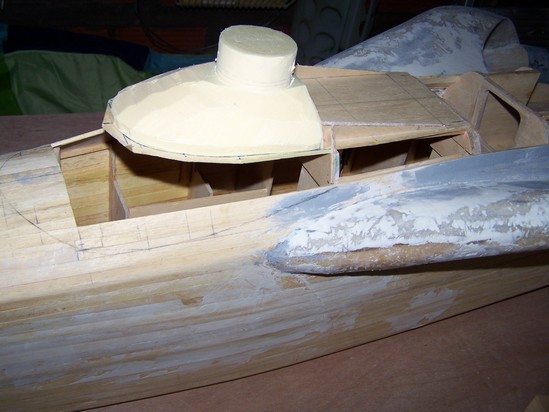

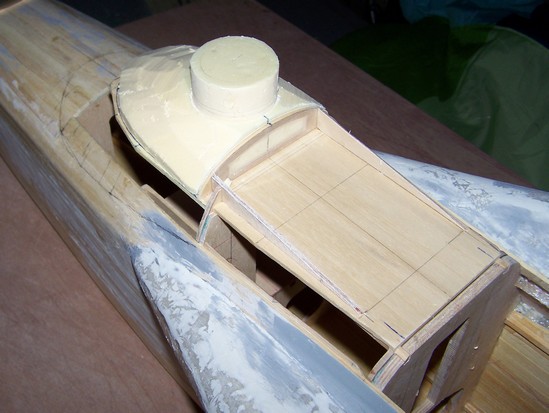

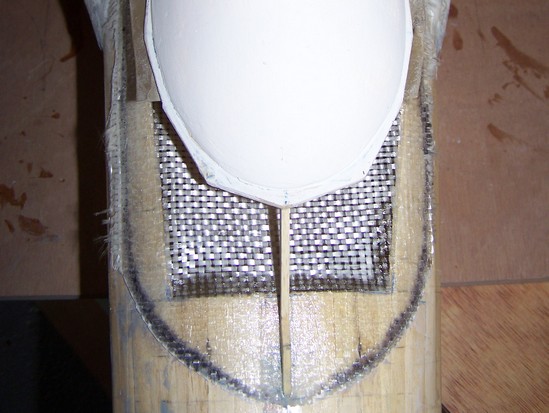

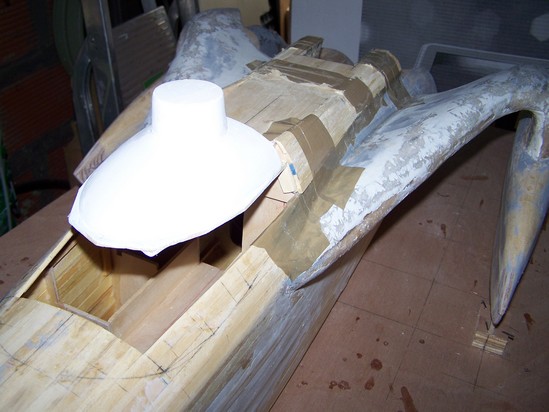

La partie
avant est obtenue à partir d'un bloc de matériau
isolant, mis en
forme par ponçage. Cette zone sera recouverte de tissus de
verre et de
résine.
|

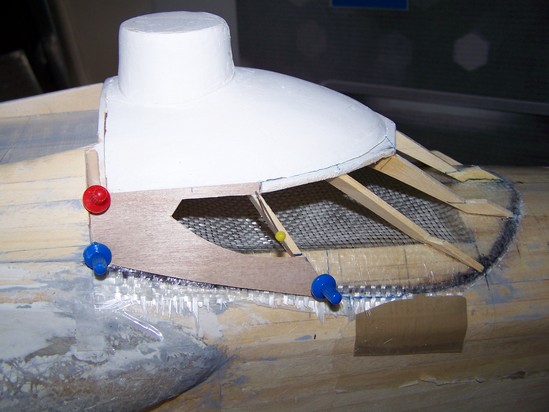

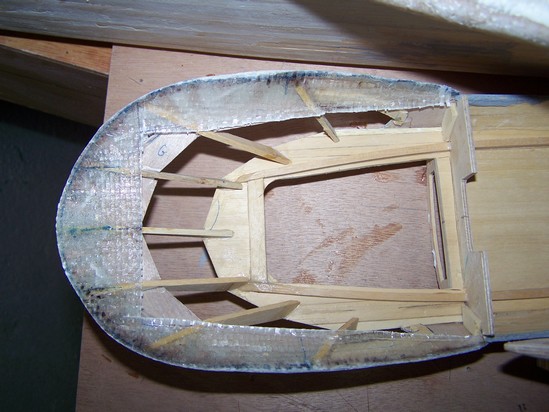

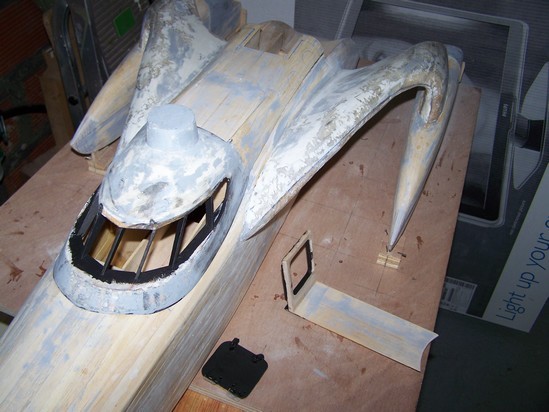

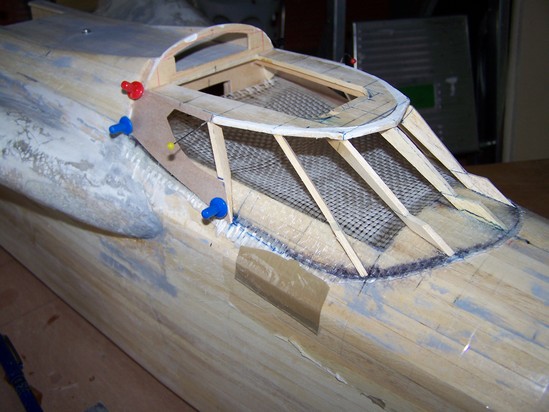

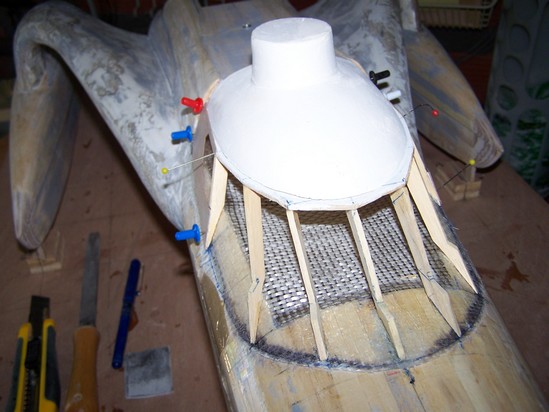

La
partie inférieure à l'avant du pare-brise est une
petite structure
en bois
recouverte de tissus de verre, pour épouser la forme
supérieure de la
coque.

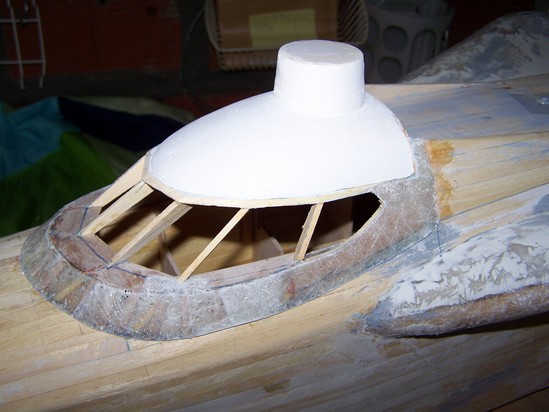

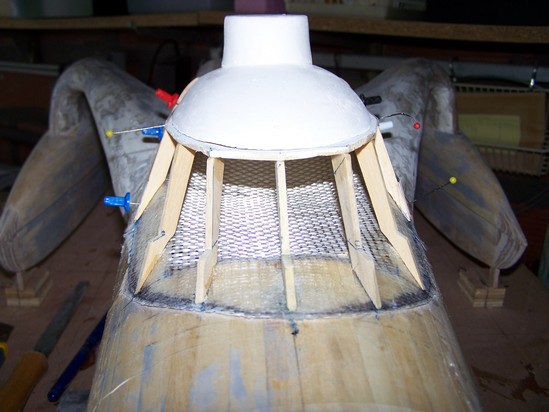

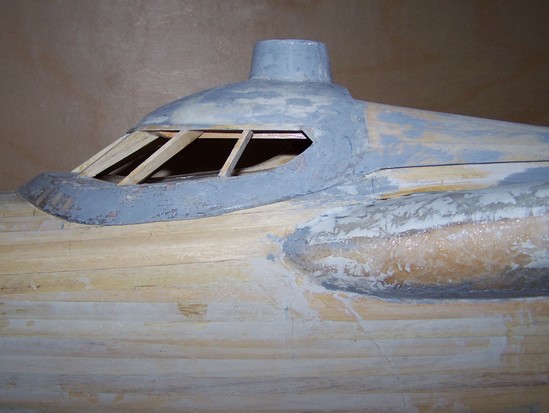

Les montants du pare-brise sont également en bois et
participent à la
structure basse.

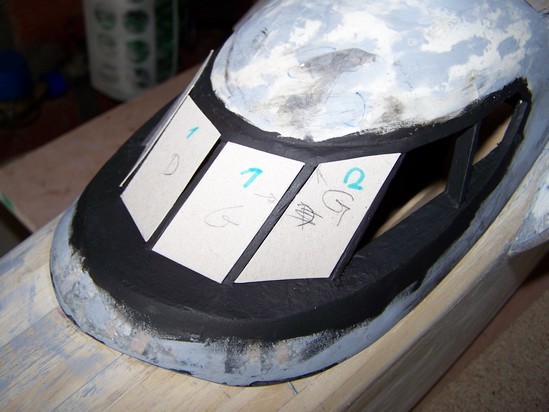

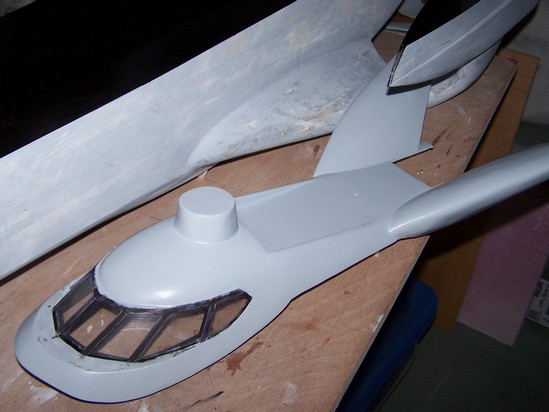

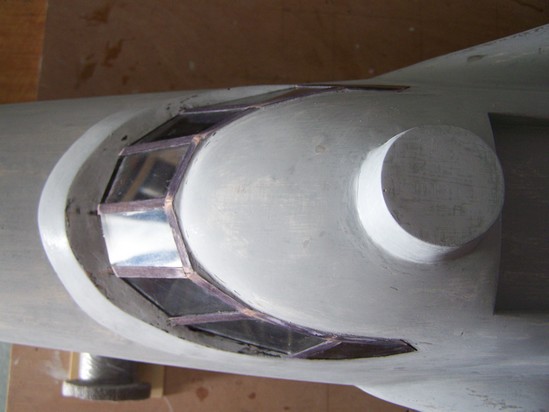

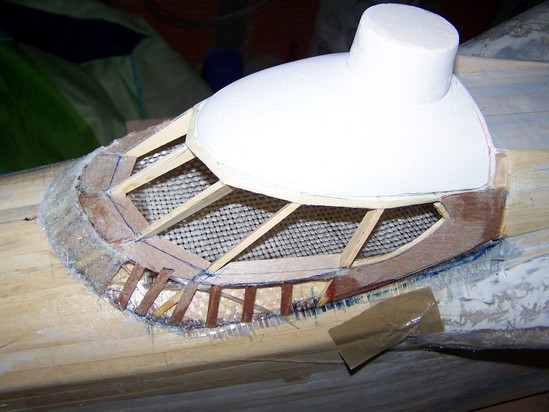

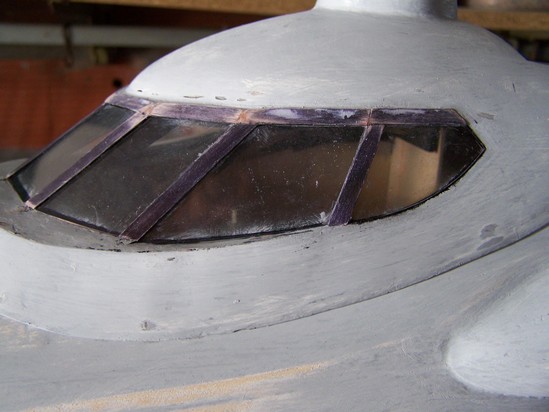

Le pare-brise est composé de 8 éléments...

La
géométrie de
chacun

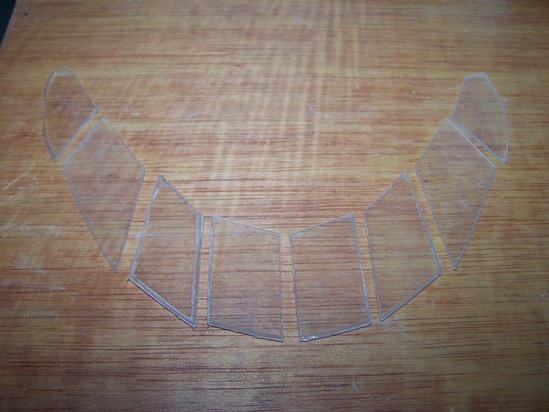

des 8 éléments du pare-brise est
relevée, à l'aide de petits
gabarits en
carton, puis découpés dans une feuille de
"styroglass", (en vente dans
les magasins de bricolage). Ils seront ajustés en place, avant
de les
coller
définitivement.

  |
|
| Suite
page 4 |
