Modélisme naval:
Trimaran Earthrace
Modèle réduit à coque perce vague
 (1)
(construction: 08/2008)

Les plans de ce modèle ne sont plus disponibles
Retour
pages:_1_2_3_4_5_6_7_8

Après de nombreuses recherches sur internet pour trouver un modèle original,
mon choix s'est porté sur Earthrace.

maquette Trimaran Earthrace

C'est un trimaran à moteur fonctionnant au biodiesel.
Ce bateau de 24 mètres à un look futuriste.
Il a été conçu
pour battre le record de vitesse autour du monde.


Ma préocupation n'est pas de battre ce record, mais de construire un modèle entièrement en bois, ...avec quelques soucis en perspective puisqu'il n'y a pas de plan disponible.

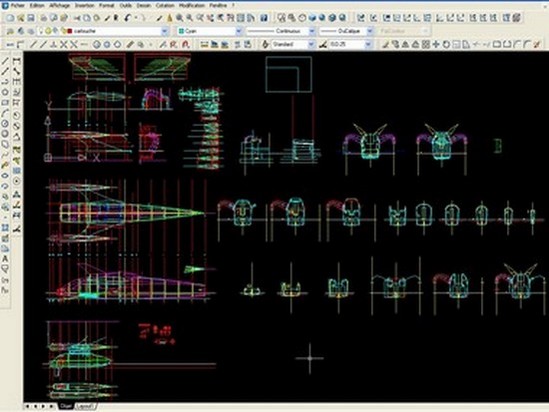

Premier objectif, faire les plans de la maquette sur ordinateur, en partant de toutes les photos visibles sur le net et résoudre tous les problèmes de construction du fait du choix des matériaux.

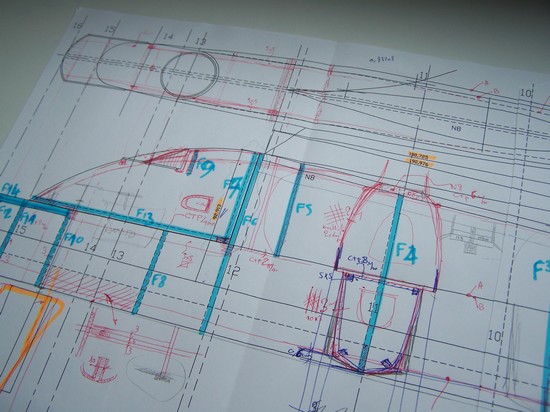

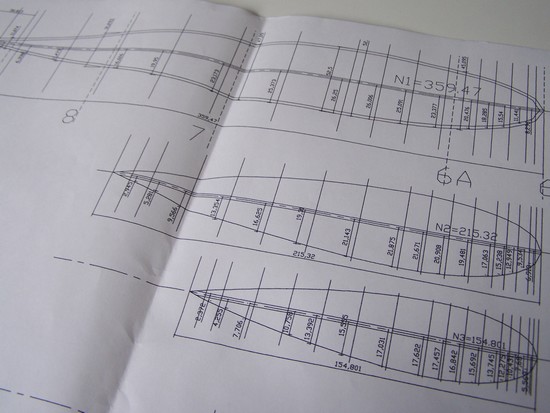

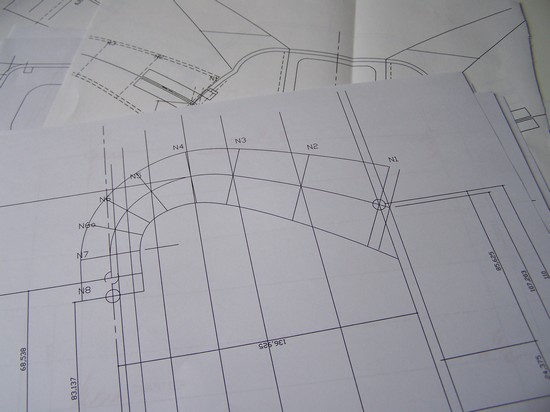

Après de nombreux croquis et esquisses, en juin 2008,
les premiers plans d'études voient le jour.

Août 2008, les premières pièces de la coque sont découpées, puis assemblées.

Caractéristiques du modèle:
 Longueur totale 1437mm
 Longeur coque 1347mm
 Largeur de la coque 166mm

 Longueur des flotteurs 567mm
 Largeur totale 494mm
 Hauteur  300mm
 Masse: environ 6.5 kg (avec batterie au plomb)
 Motorisation provisoire: 2 speed 600 BB turbo 12v et 2 variateurs Navy 60M WP.
 Radio commandé.


Matériaux utilisés:
 Quille, couples et certains éléments de la structure, ctp 6, 5, 4, 3, 2, 1,  0.4mm.
 Planchettes samba 3x100x1000mm
et baguettes samba de sections 3x5,  3x6, 3x8,  et 3x10mm.
 Baguettes pin 4x4.
Tissus de verre et résine.

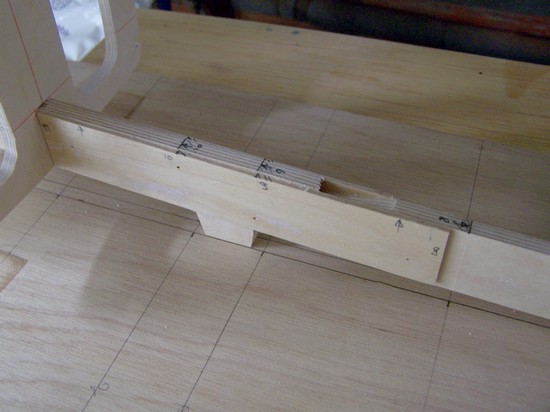

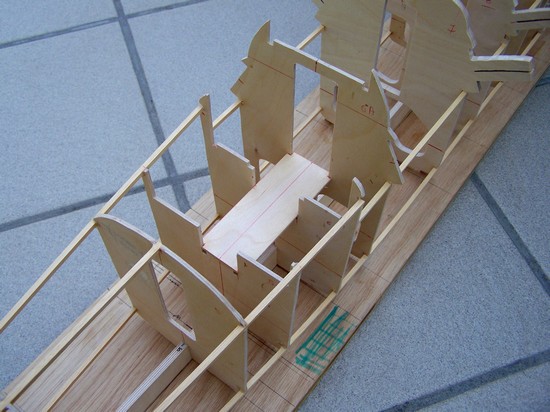

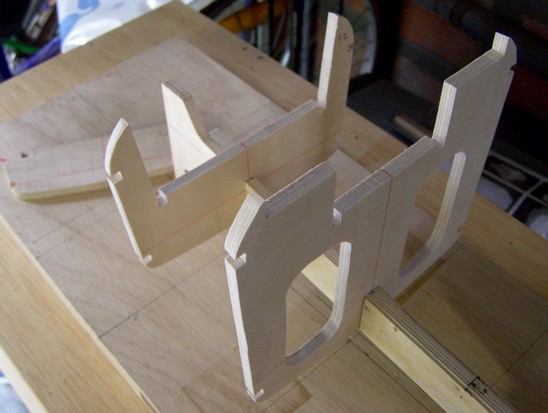

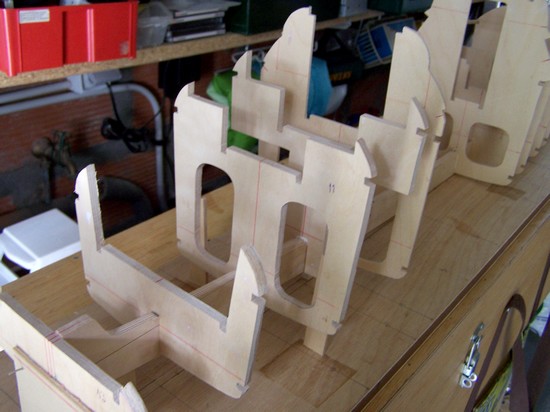

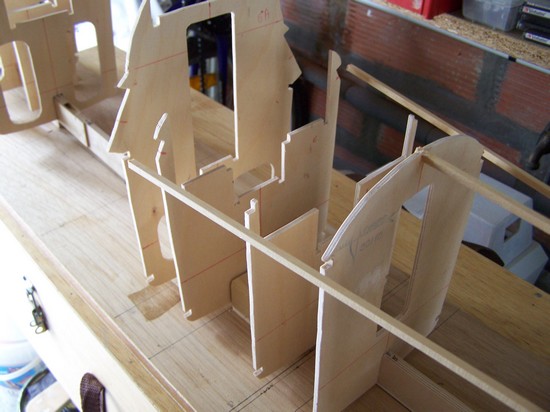

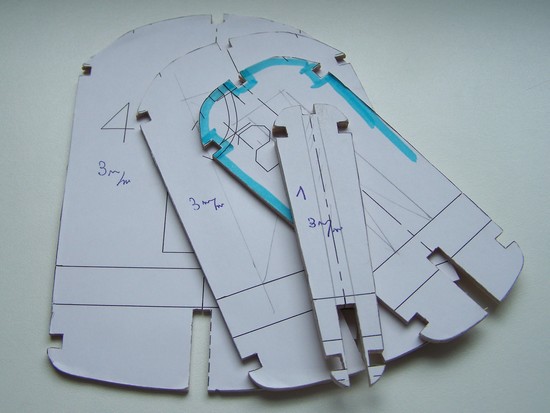

Les premiers couples

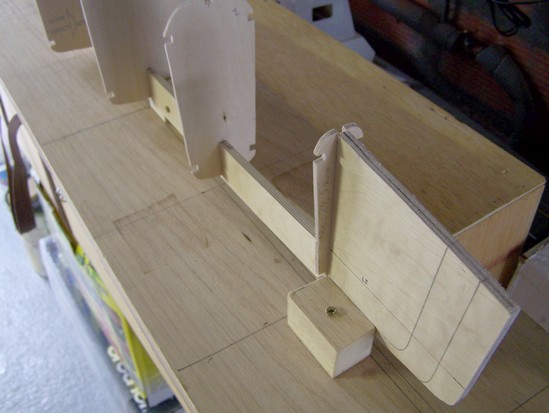

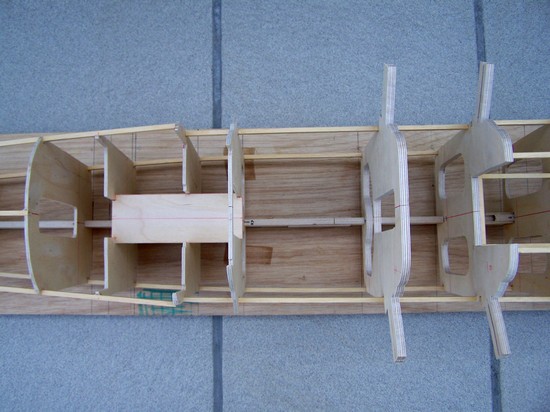

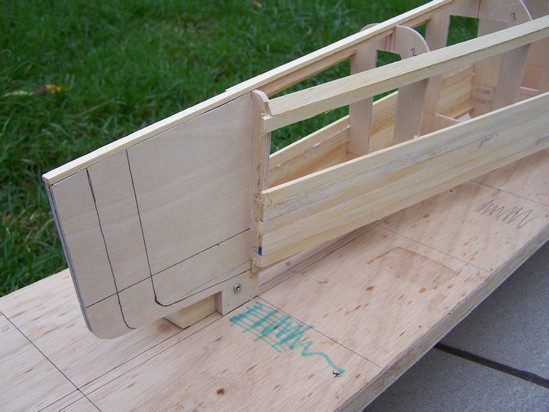

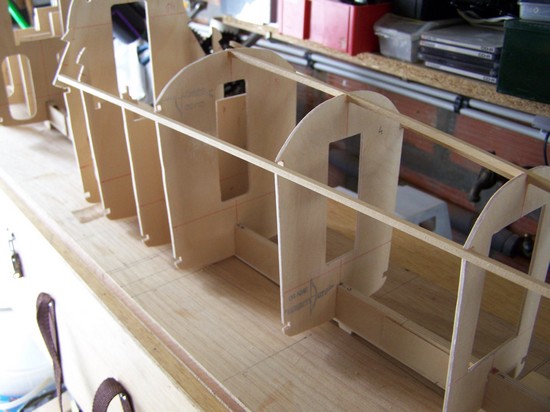

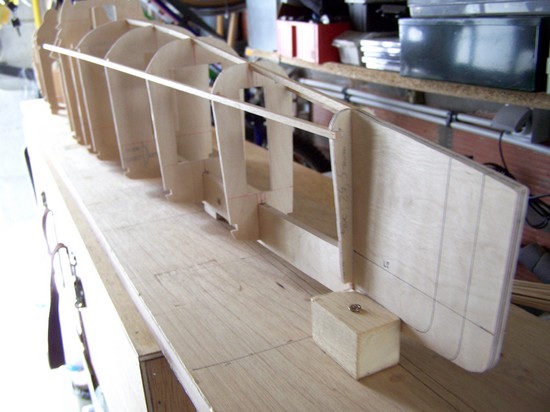

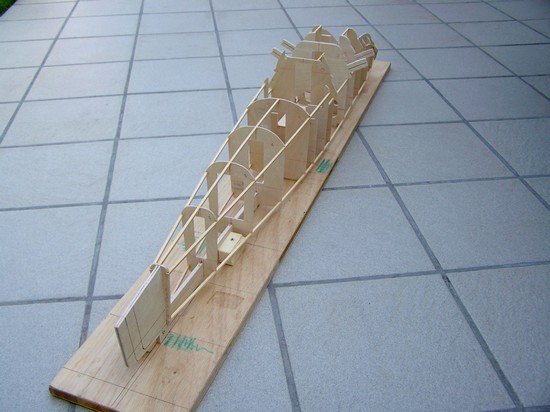

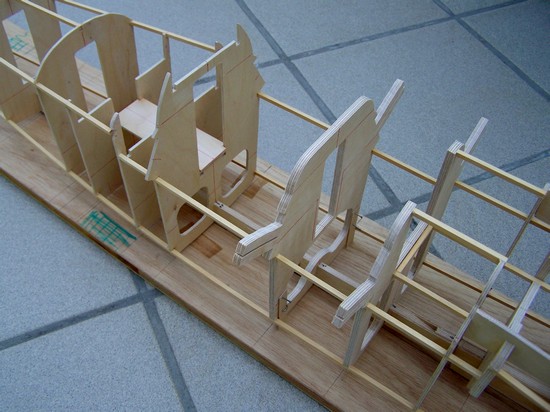

Assemblage des couples sur la quille

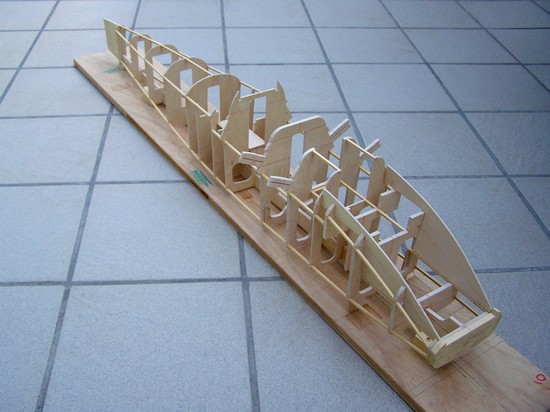

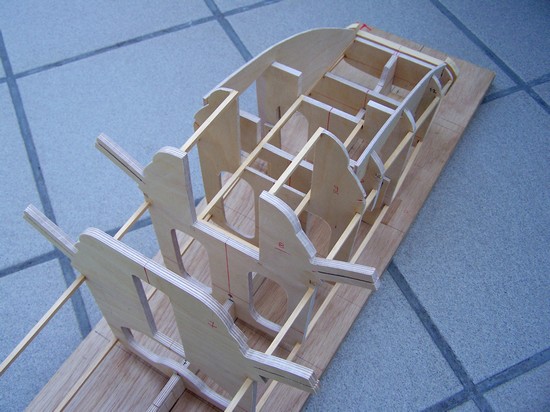

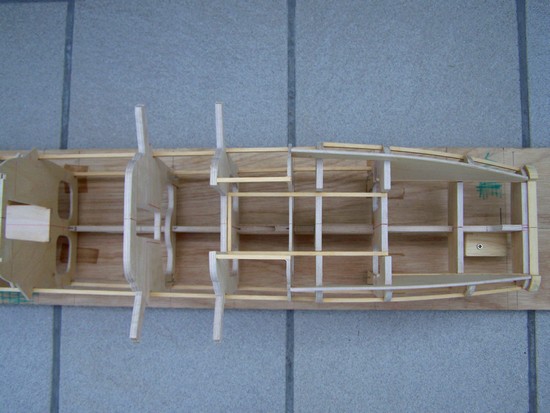

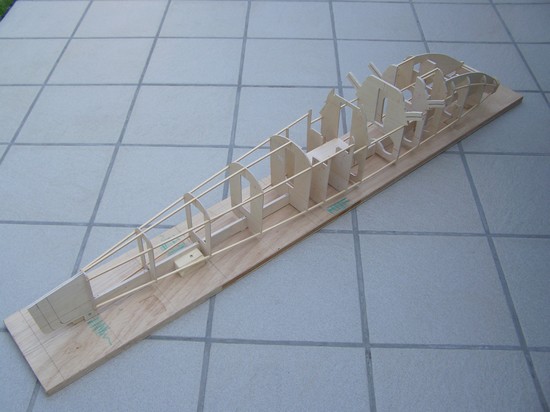

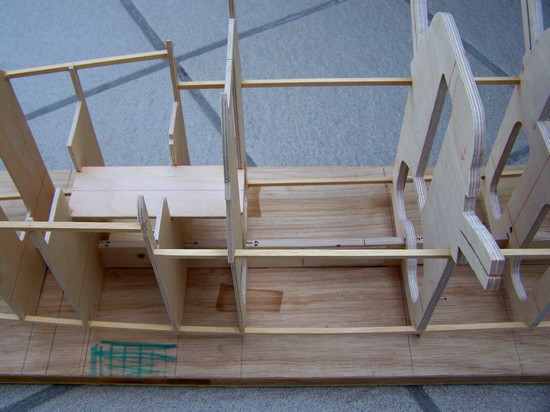

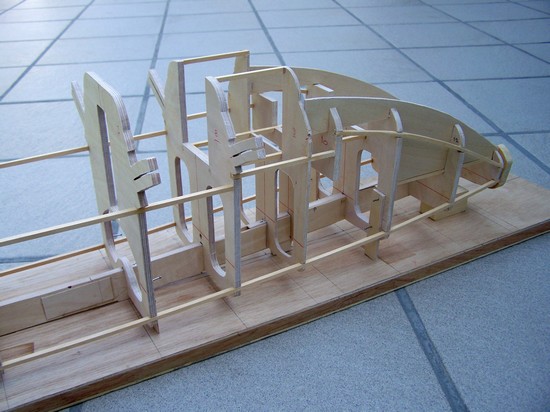

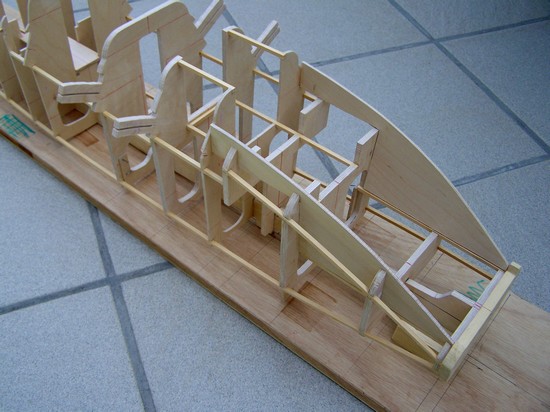

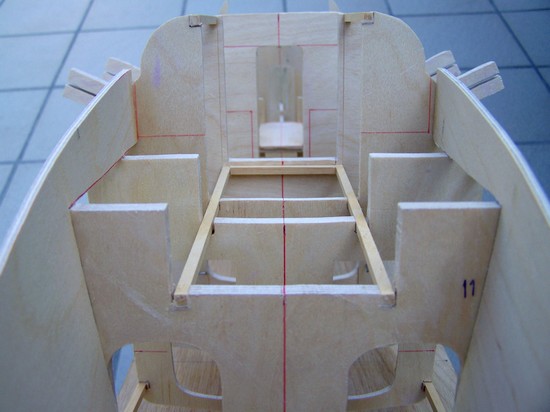

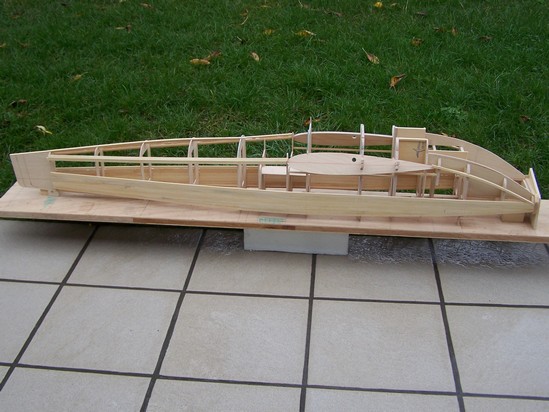

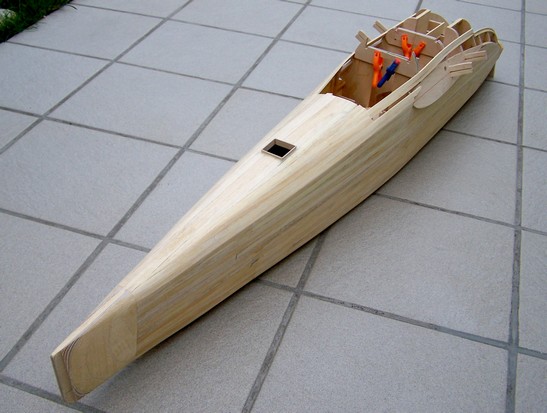

Ensemble de la structure de la coque
maquette Trimaran Earthracemaquette Trimaran Earthrace

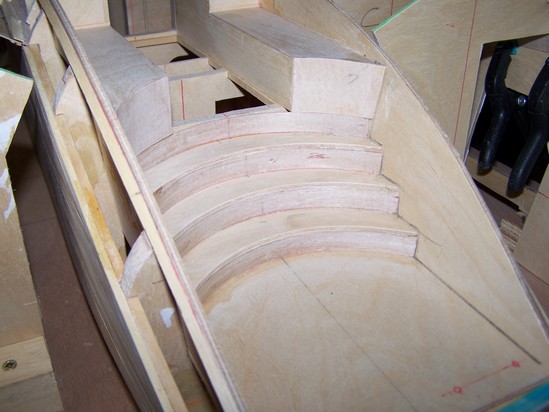

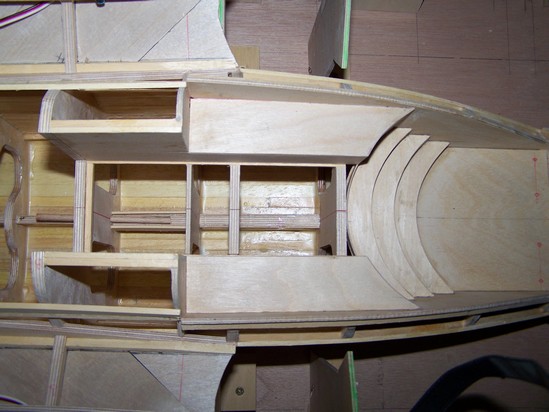

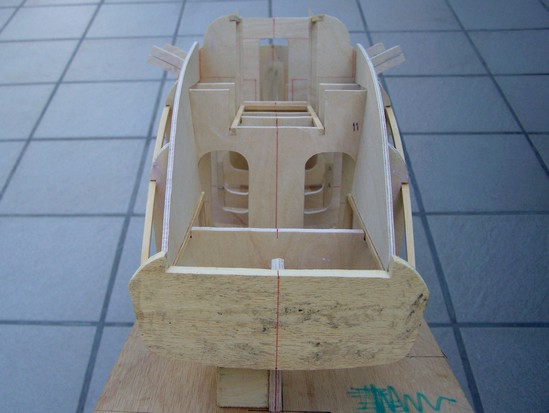

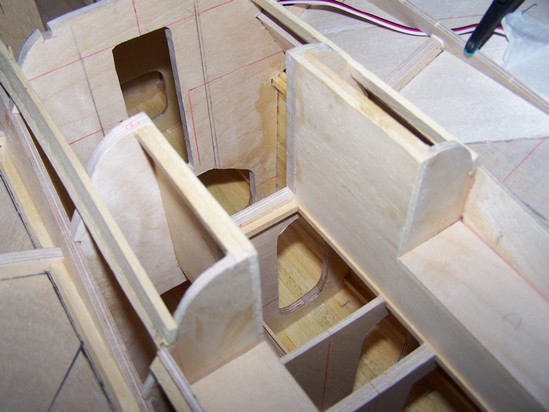

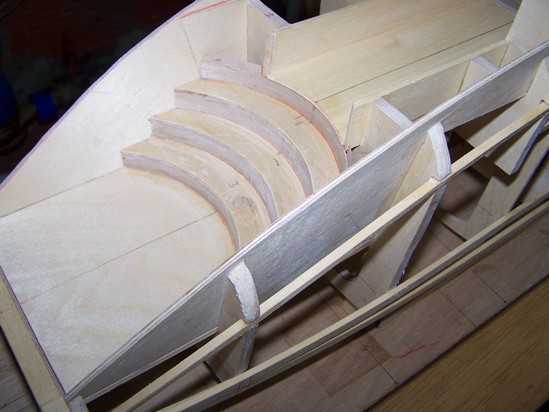

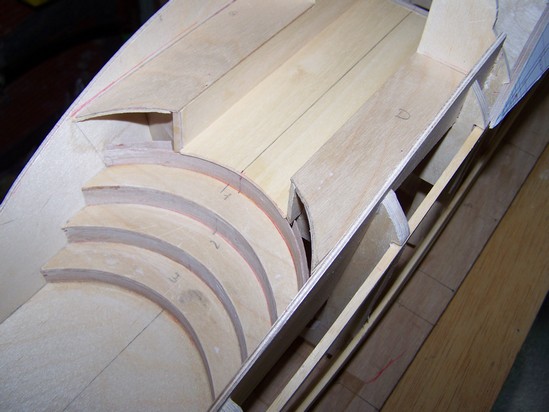

La plage arrière et l'escalier en ctp de 1, 1.5 et 3mm.

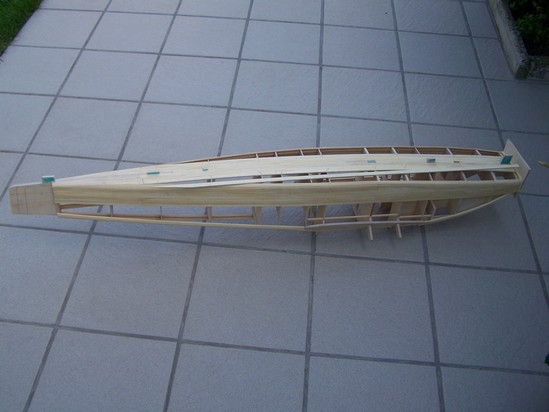

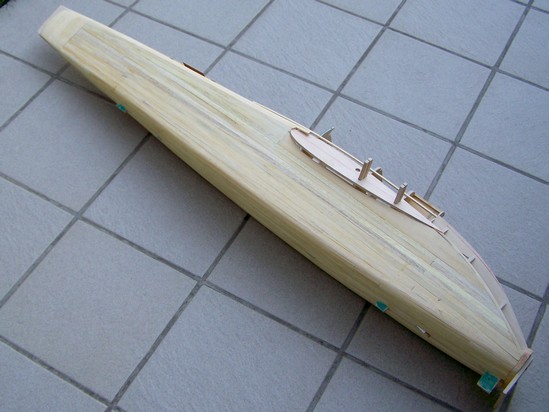

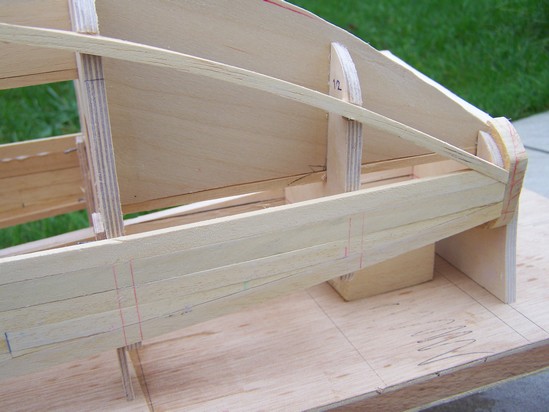

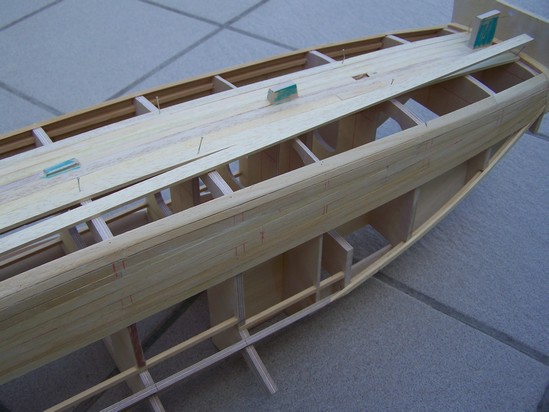

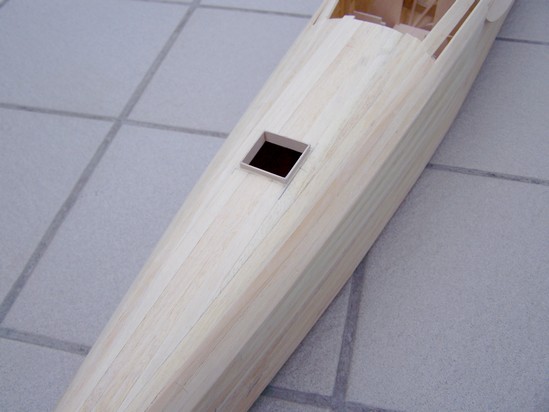

La coque est entièrement bordée de baguettes de samba 3x8 et 3x10.

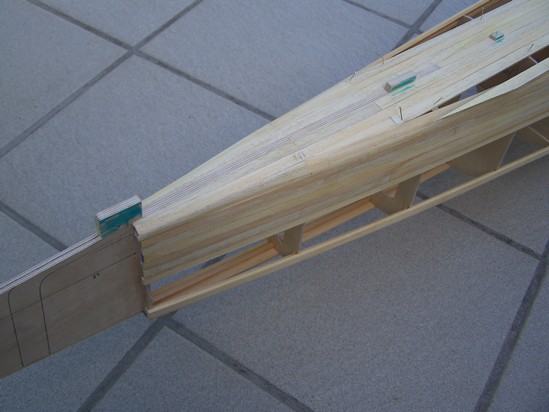

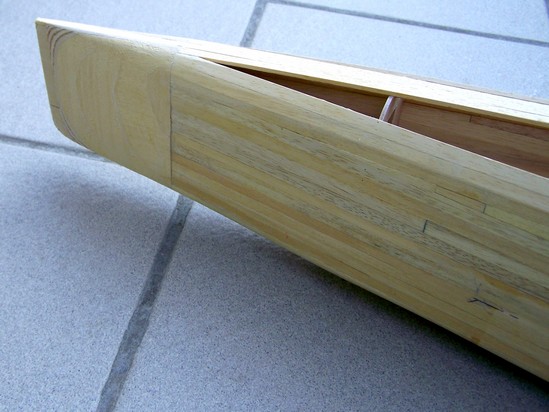

L'étrave est façonnée avec deux blocs de bois dur avant ponçage de l'ensemble.

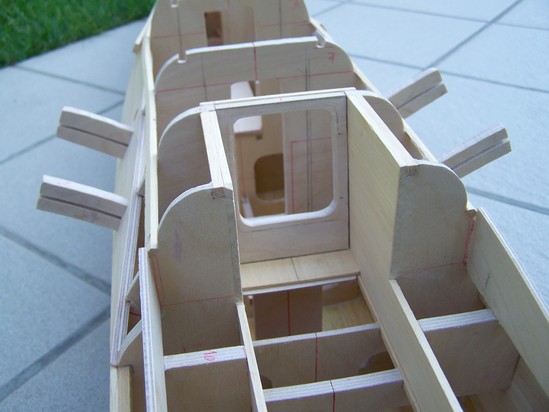

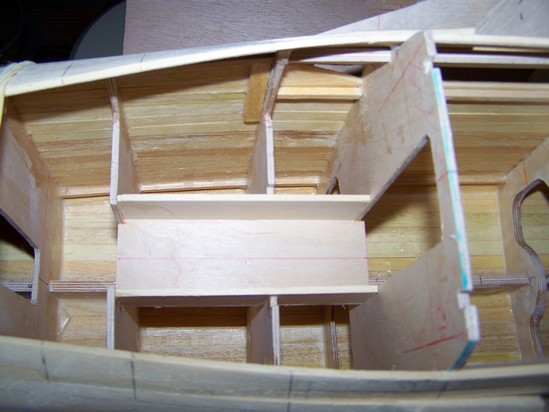

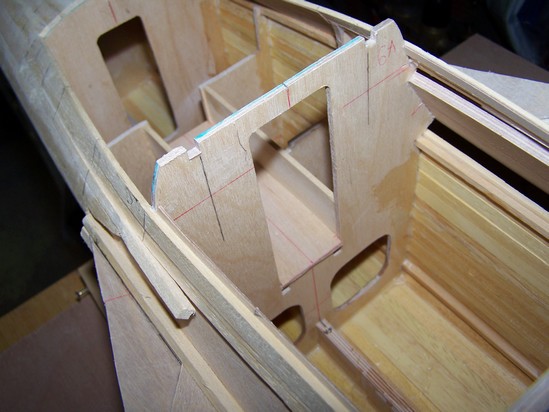

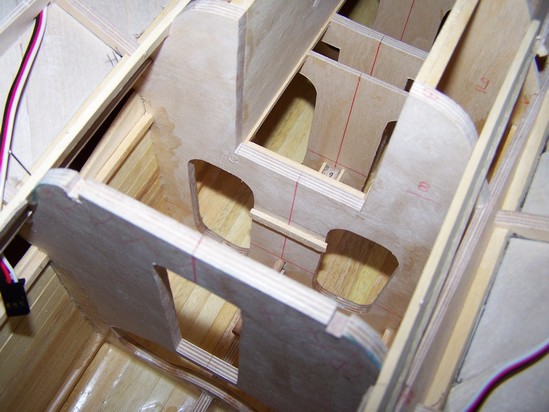

Les deux couples au niveau des ailerons

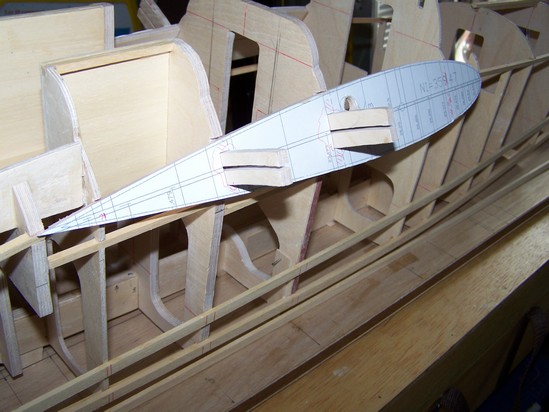

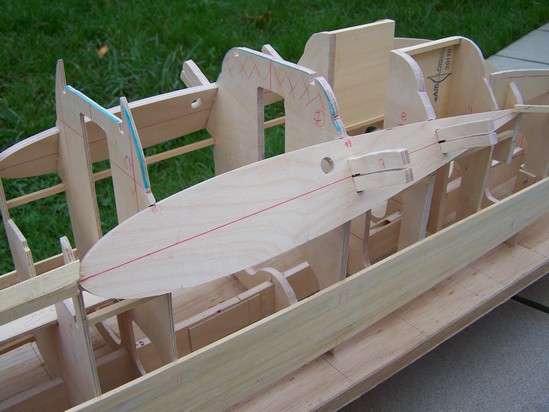

Les deux nervures d'amplanture
(avec un trou pour le passage des fils des servos des gouvernails)
maquette Trimaran Earthrace

Suite page 2
