Modélisme naval
Frégate La Vénus
Coupe au 1/36e au droit du Grand Mât
(1)
(construction: 09/2011)
Retour
|
Pages: _1_2_3_4_ |

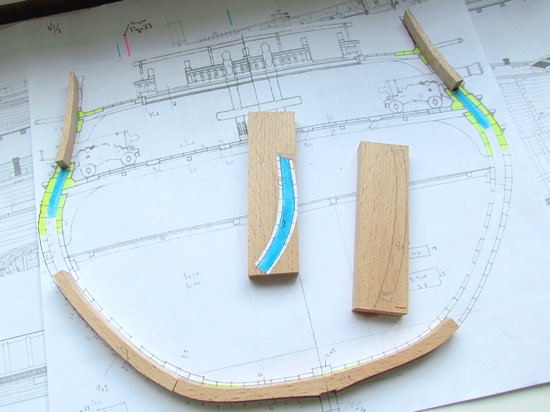

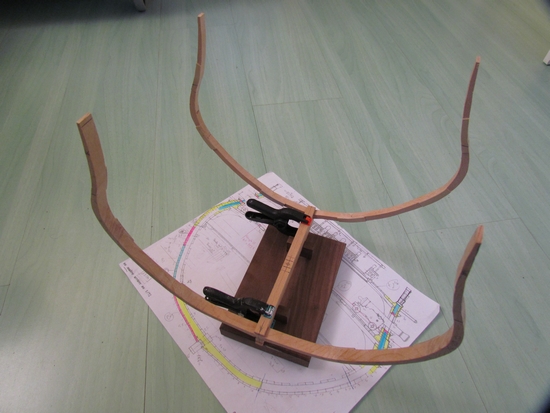

Coupe au droit du Grand mât,
à
l'échelle 1/36e.
La
monographie de J. Baudriot et H. Berti
éditée
par A.N.C.R.E à été utilisée comme
base de travail.
Le
bois utilisé est du hêtre en tasseaux de
9x18, 9x28 et
13x33.
Tous
les éléments sont débités
à la scie à main ou électrique.
La
section mesure globalement 33.5cm de large,
27.5cm de haut sans mât, 163cm avec mât,
pour une longueur de 19cm.

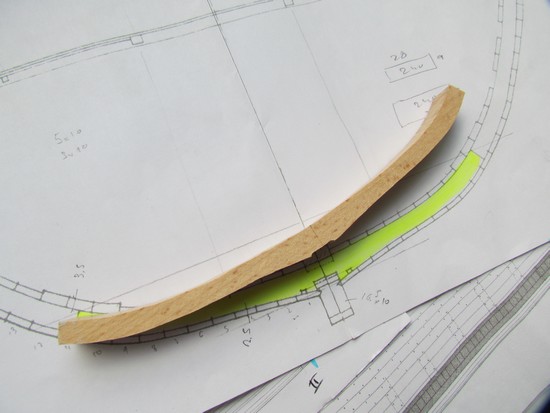

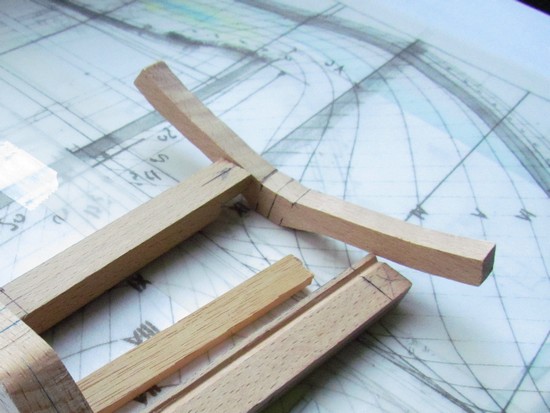

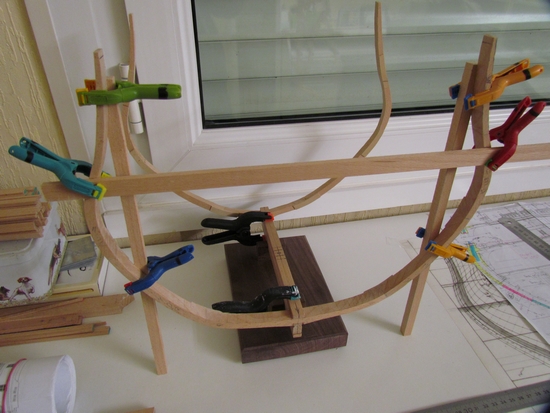

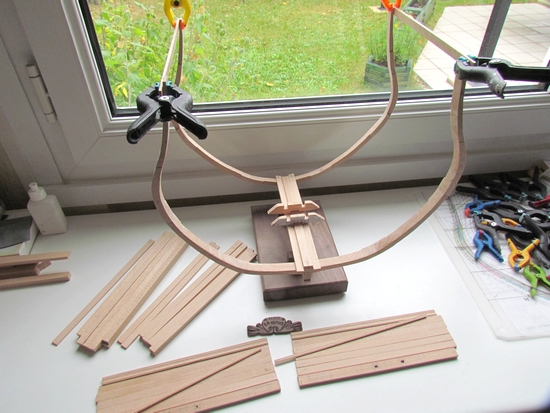

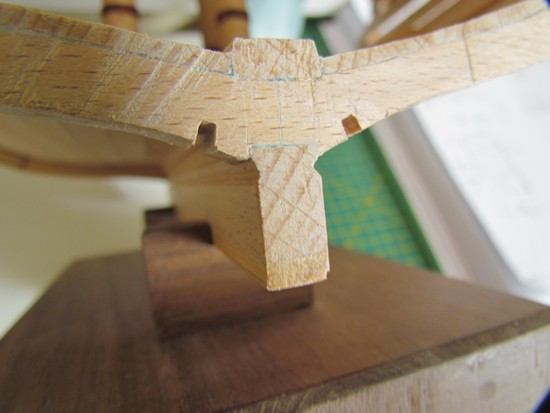

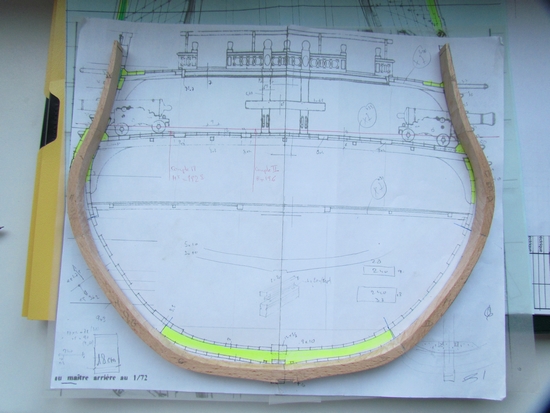

![](La_venus/venus_6320.JPG) |
|

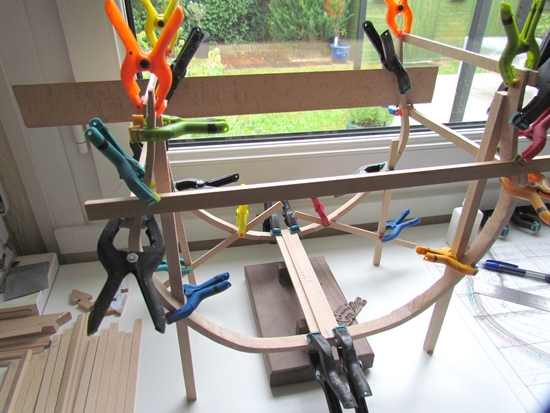

![](La_venus/couple_1346.JPG) ![](La_venus/couple_1350.JPG) ![](La_venus/couple_1499.JPG) ![](La_venus/couple_1501.JPG) ![](La_venus/quille_2350.JPG) ![](La_venus/couple_1508.JPG) ![](La_venus/couple_1512.JPG) ![](La_venus/couple_1509.JPG)
|
|

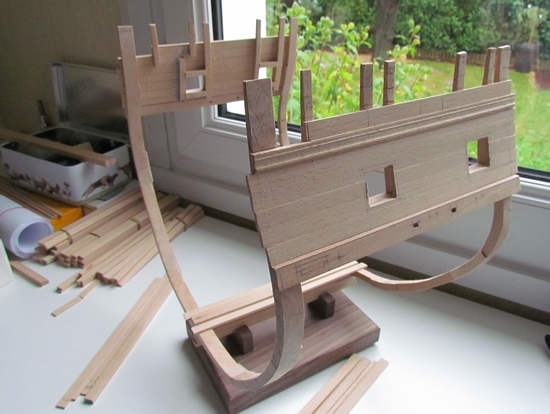

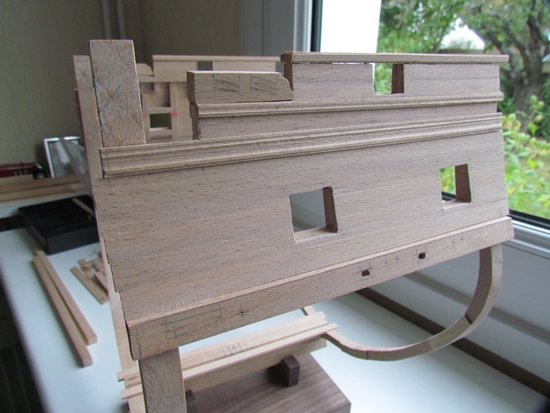

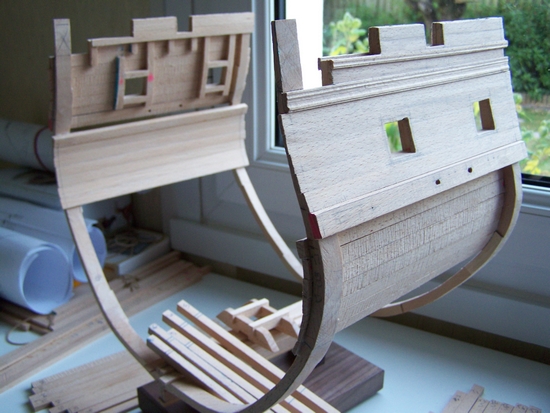

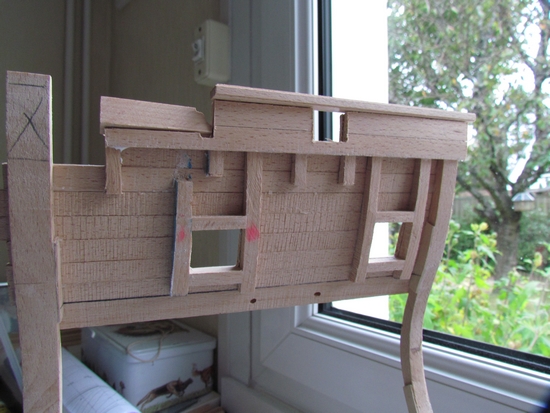

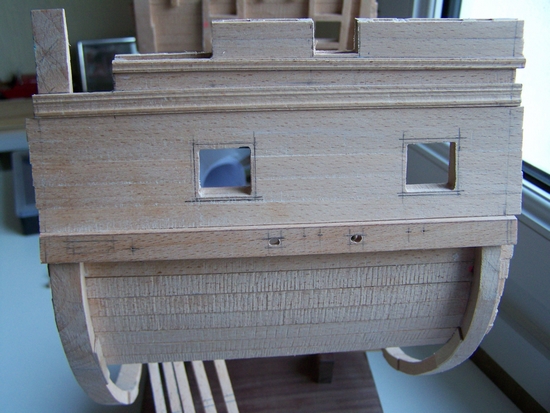

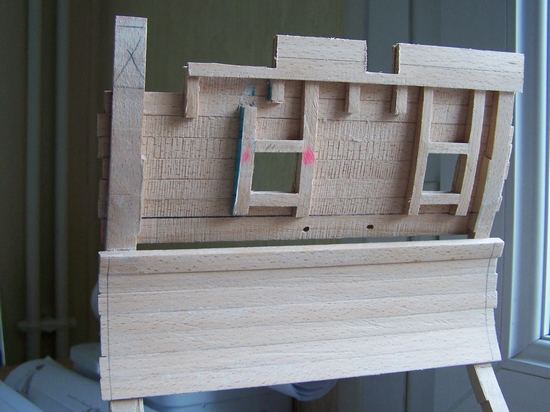

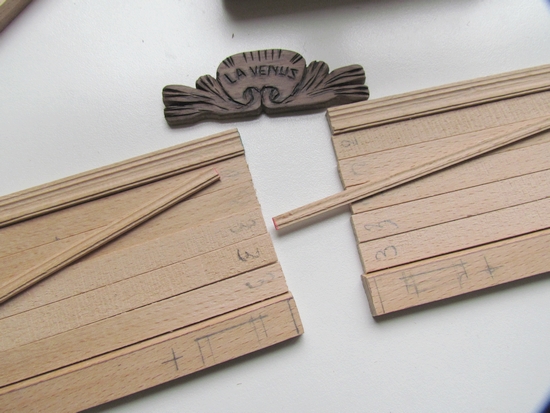

Ebauche
des
sabords.
![](La_venus/planches_1511.JPG) ![](La_venus/borde_1574.JPG) ![](La_venus/borde_1575.JPG) ![](La_venus/borde_1577.JPG) |
|
![](La_venus/borde_9697.JPG) ![](La_venus/borde_9698.JPG) ![](La_venus/borde_9699.JPG) |

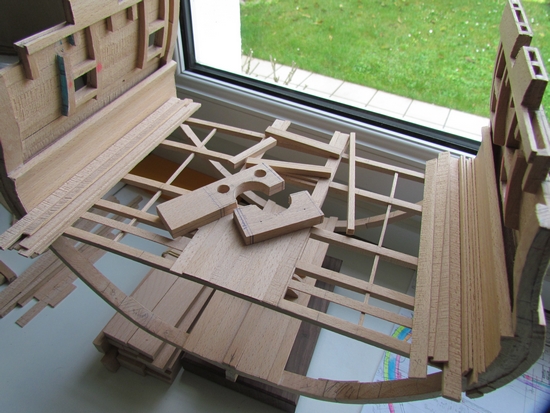

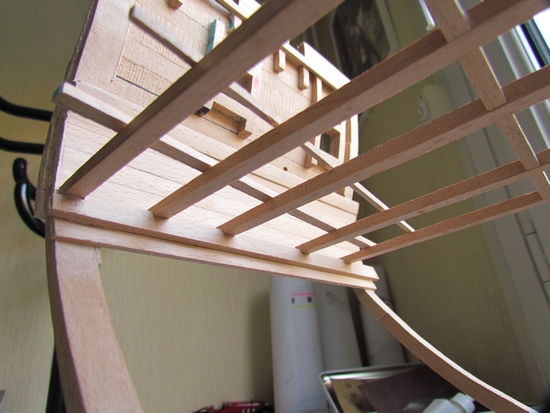

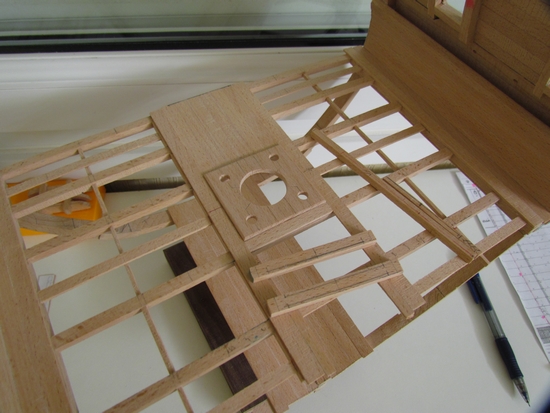

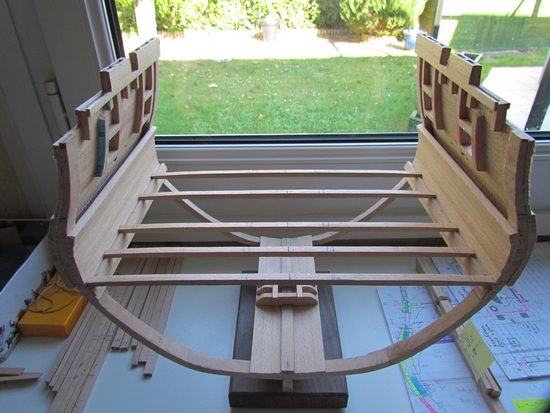

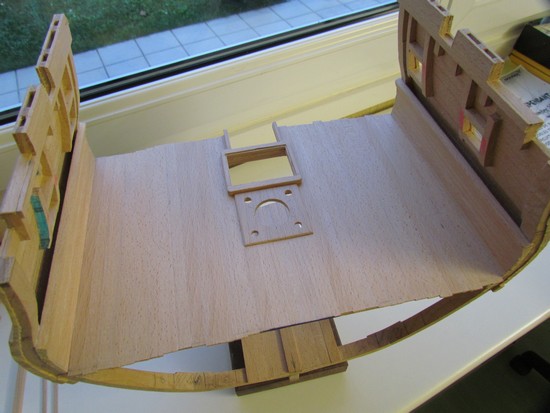

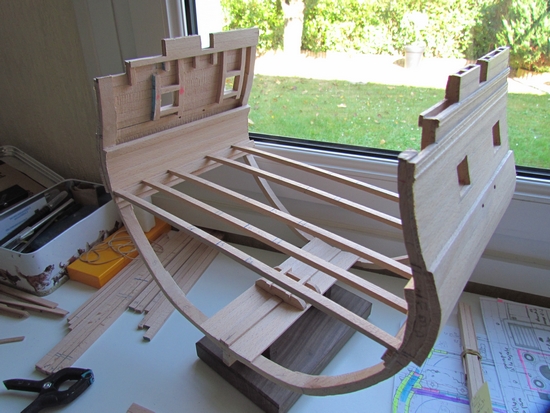

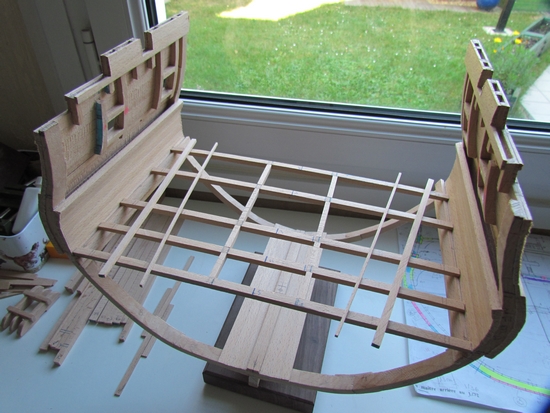

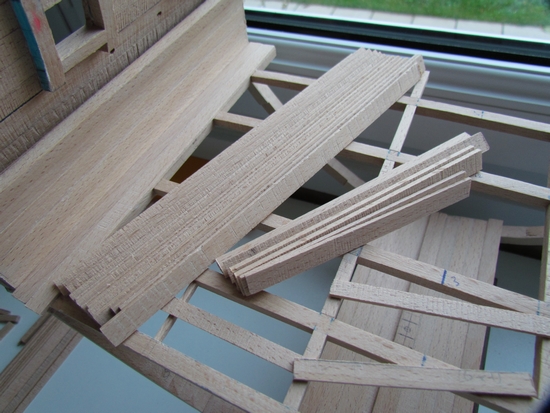

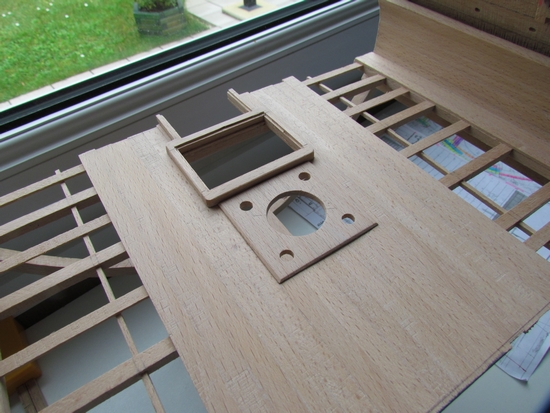

Préparation
des éléments du faux pont.
Passage du mât, étambrai et l'écoutille aux
vivres.
![](La_venus/faux-%20pont_1648.JPG) ![](La_venus/faux-%20pont_1649.JPG) ![](La_venus/faux-%20pont_1650.JPG) ![](La_venus/faux-%20pont_1651.JPG) ![](La_venus/faux-%20pont_1656.JPG) ![](La_venus/faux-%20pont_1658.JPG) ![](La_venus/faux-%20pont_1663.JPG) ![](La_venus/faux-%20pont_1666.JPG) ![](La_venus/faux-%20pont_1677.JPG)

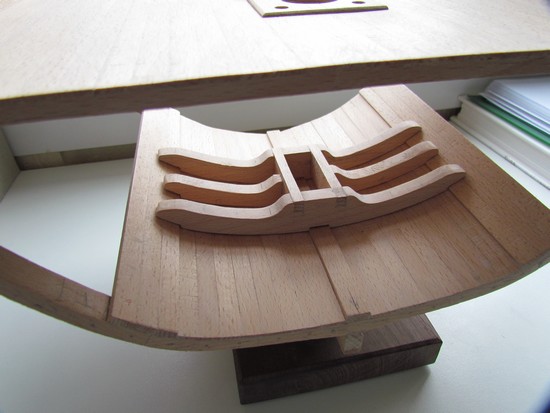

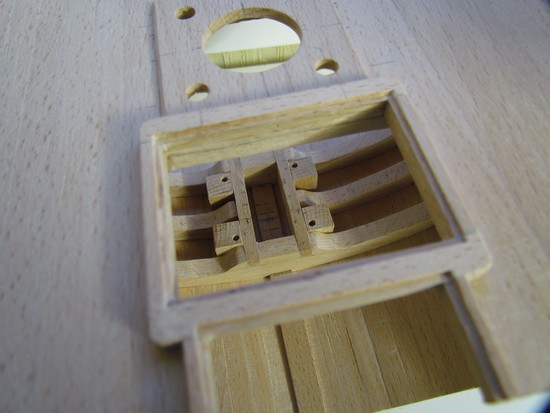

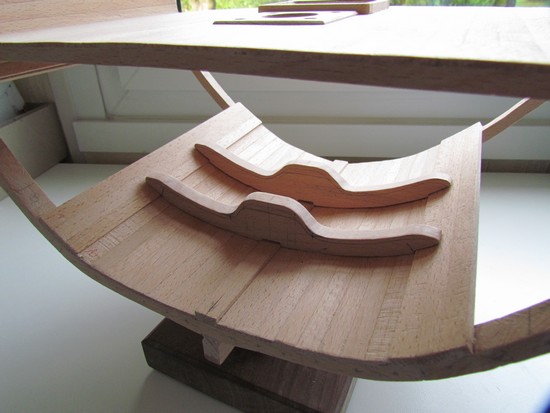

Les
varangues sèches, flasques et taquets du grand mât.
![](La_venus/torque_1840.JPG) ![](La_venus/torque_1966.JPG) ![](La_venus/faux-%20pont_2339.JPG) |
|

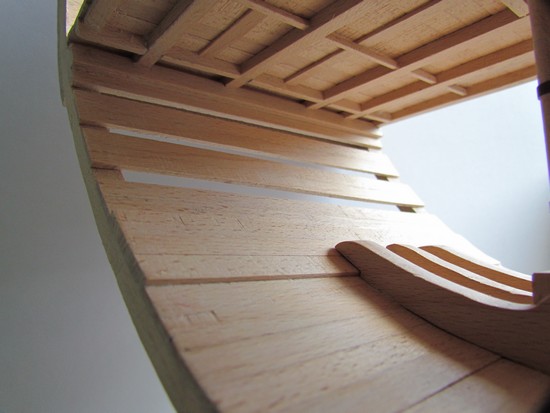

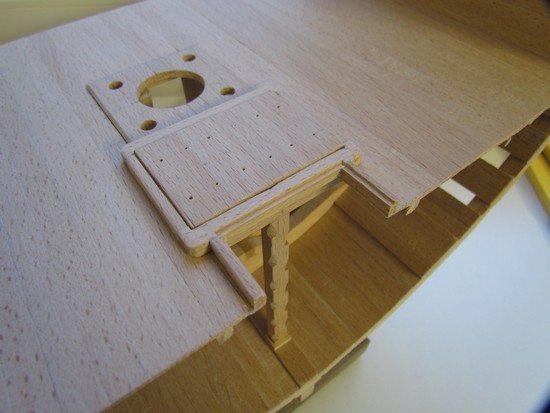

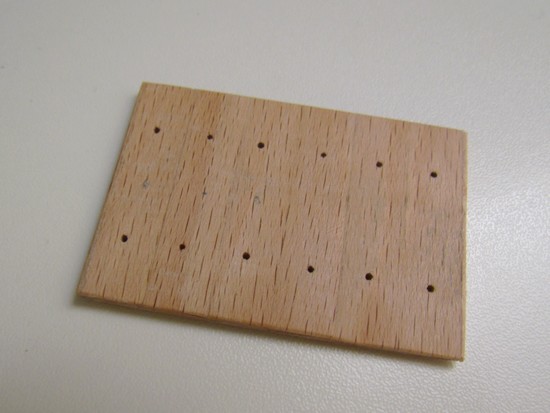

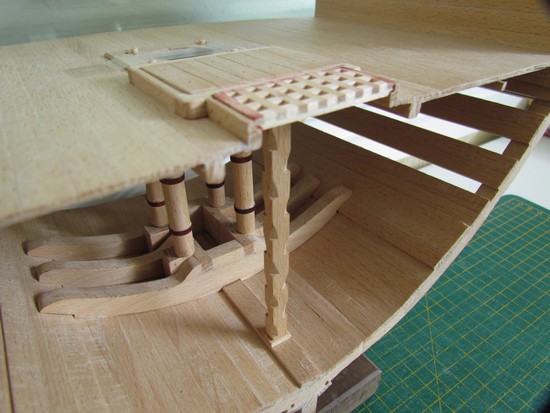

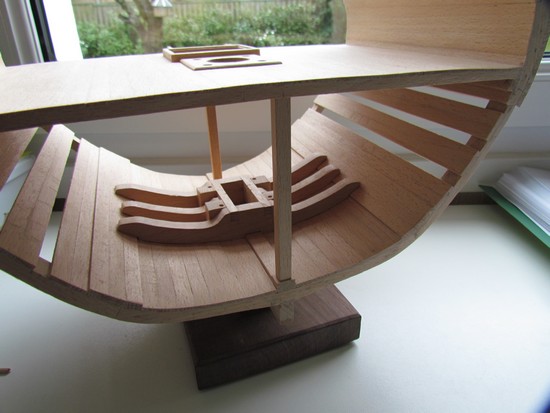

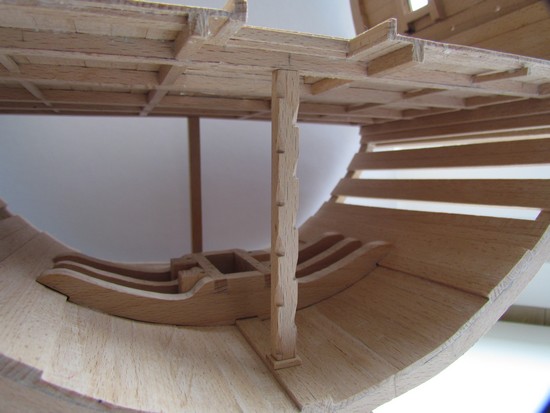

Epontille
simple
et épontille à échelle.
![](La_venus/detail_2362.JPG) ![](La_venus/vaigrage_2353.JPG) ![](La_venus/faux-%20pont_2340.JPG) ![](La_venus/faux-%20pont_2342.JPG) ![](La_venus/detail_2359.JPG) ![](La_venus/faux_pont_2343.JPG) ![](La_venus/faux_pont_2379.JPG) |
|

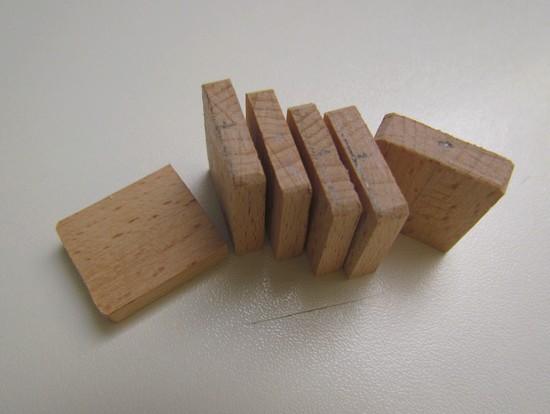

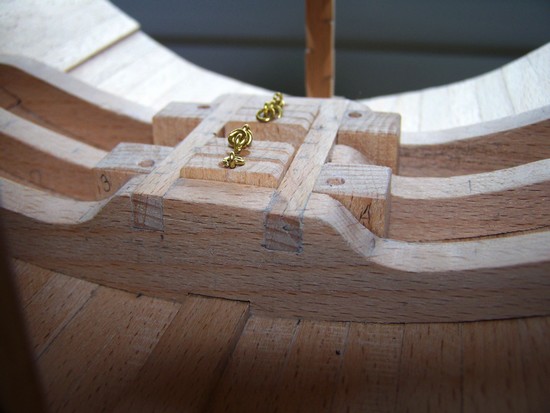

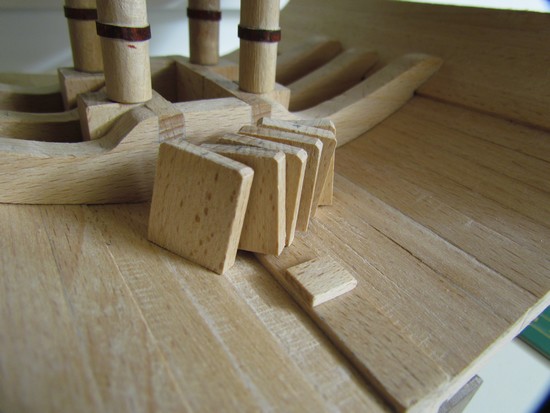

Coins amovibles du
grand mât.
![](La_venus/cales_2364.JPG) ![](La_venus/cales_2352.JPG) ![](La_venus/torque_9881.JPG)

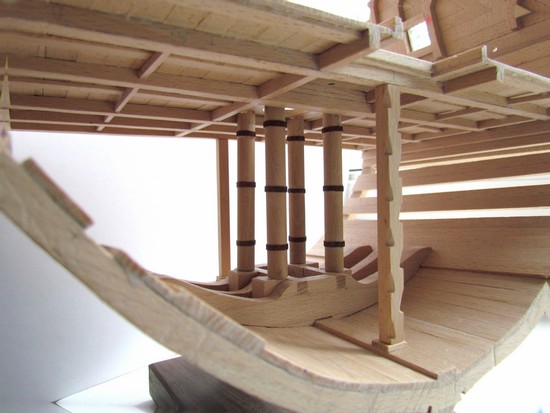

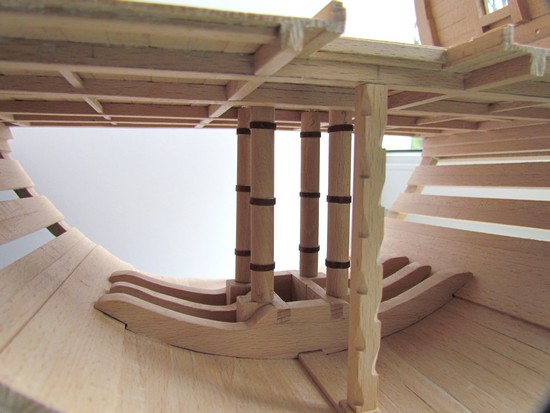

Les pompes dans la cale.
![](La_venus/pompes_2345.JPG) ![](La_venus/pompes_2346.JPG) ![](La_venus/torque_4504.JPG)

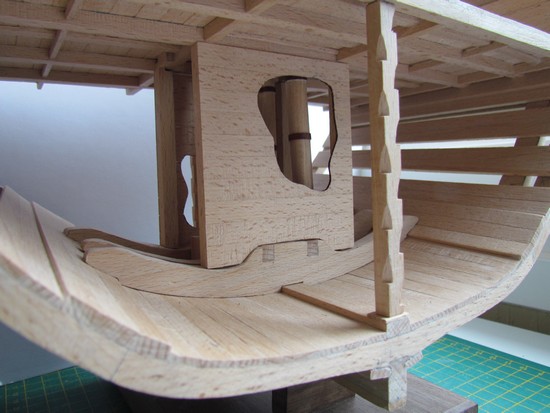

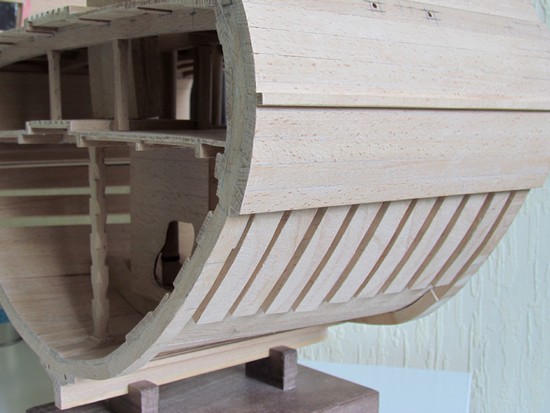

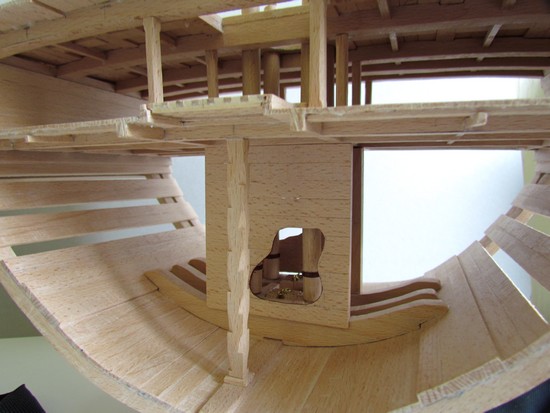

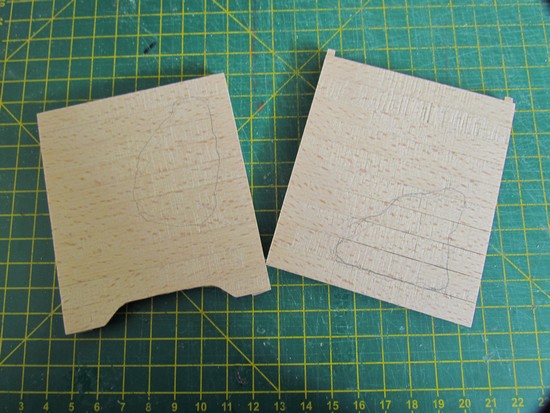

Les cloisons
![](La_venus/cloisons_2376.JPG) ![](La_venus/cloisons_2384.JPG) ![](La_venus/cloisons_2915.JPG) ![](La_venus/borde_4484.JPG) |
|
suite page 2 |
