Le
Springer
est
un petit pousseur. Il est né au USA.
Je présente quelques photos de celui
que j'ai construit
pour le compte de l'association VYM.
Je ne m'attarderai pas sur la construction de la coque.
Il existe suffisamment de documents pour cela ( revue, internet et
clubs).
La coque est conforme aux caractéristiques des
springers.
Longueur: 46cm
Largeur: 20.5cm
Ligne de flottaison:
à l'avant 4.5cm
à l'arrière 3.8cm
Gouvernail: surface 5cm² (5x5)
Hélice: diamètre 4cm 3 pales maxi
Moteur: Speed 500 7,2volts ou équivalent tension
(3.6v à 8.4v)
Réducteur: 3/1
Batteries: 2 batteries au plomb de 6 volts 4 Ah
Poids maxi: 3.85kg

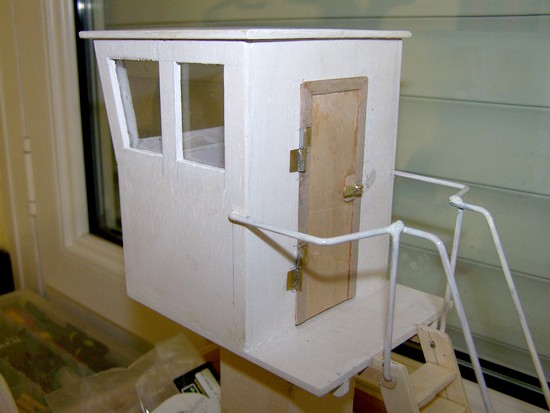

Les superstructures (dessin libre) ont été
construites
avec
quelques planches (de 3mm).
La petite barque est en carton de 1mm d'épaisseur,
elle a été résinée puis peinte.
(le plan de la barque provient d'une revue).
|
|

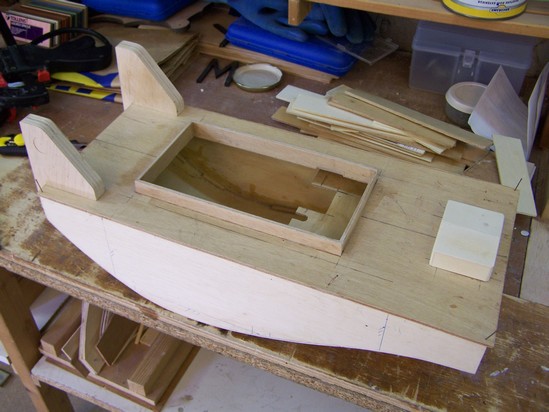

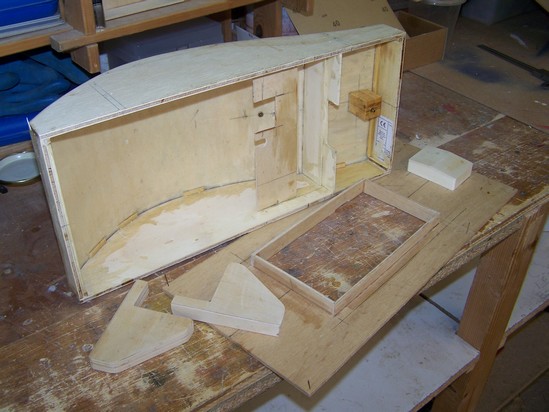

La coque
en construction

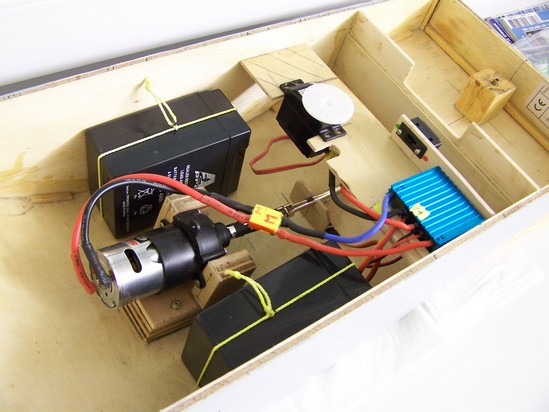

Installation du matériel d'animation

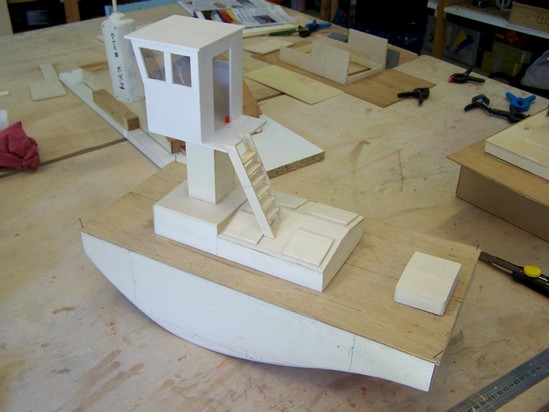

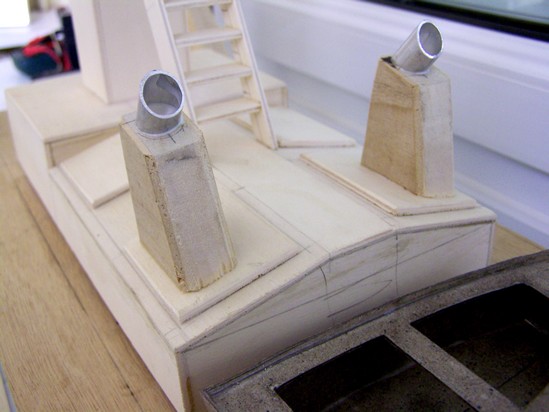

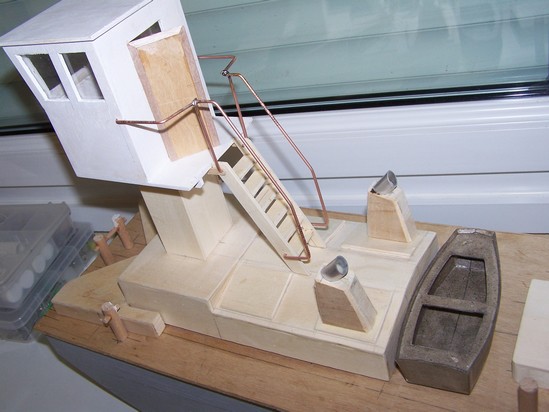

Préassemblage

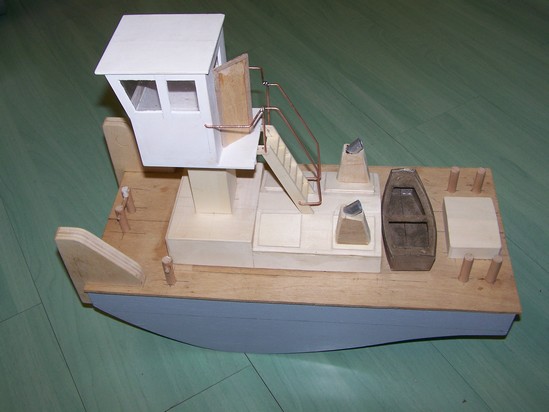

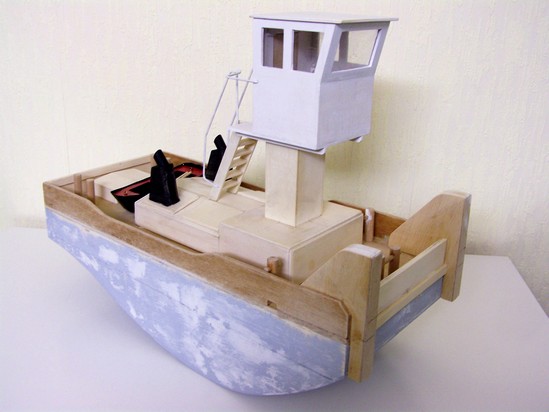

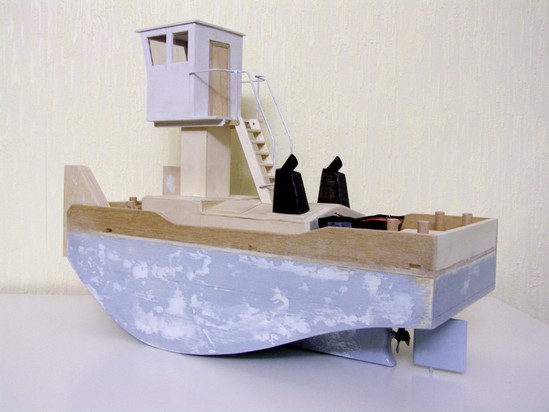

Avant finition

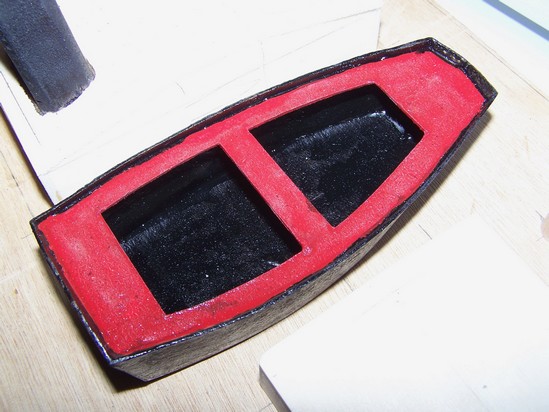

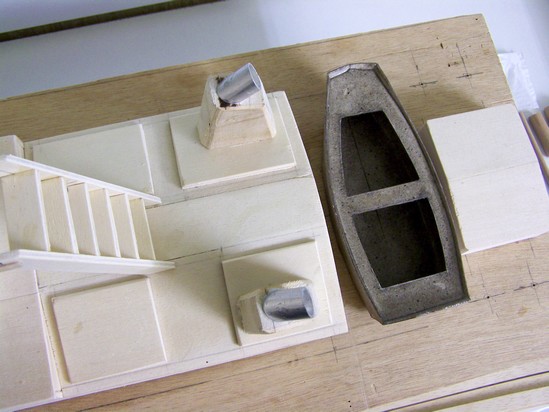

La petite barque...en carton (résine et peinture)

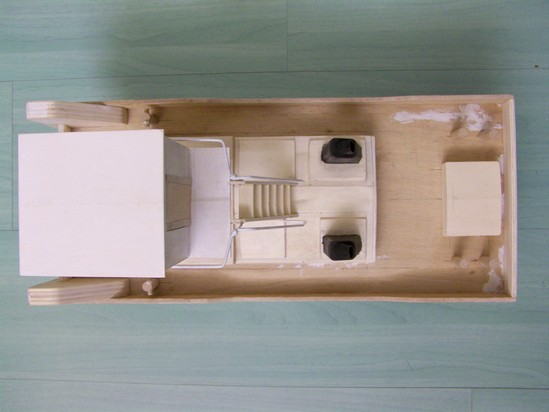

Vue de dessus

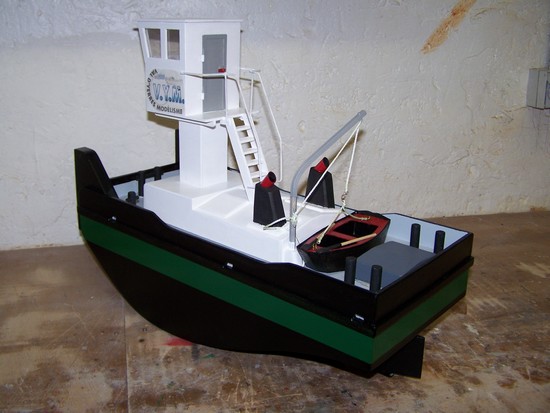

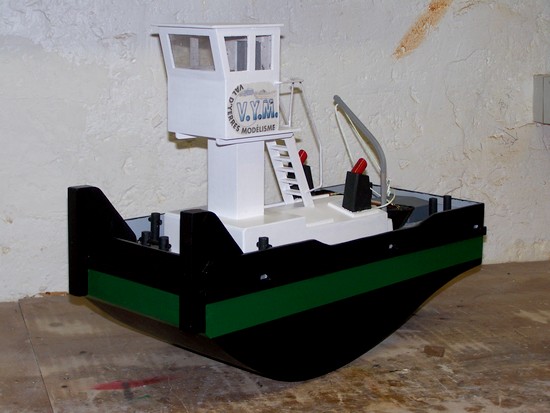

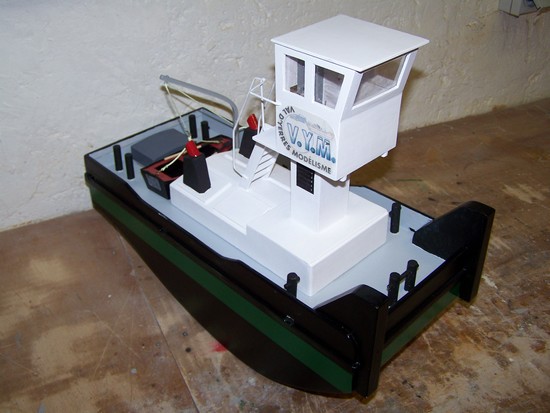

Le modèle fini

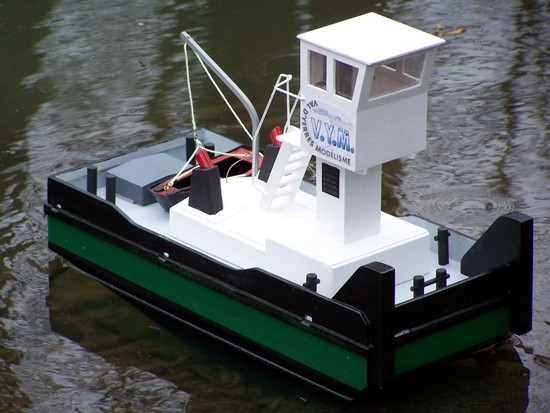

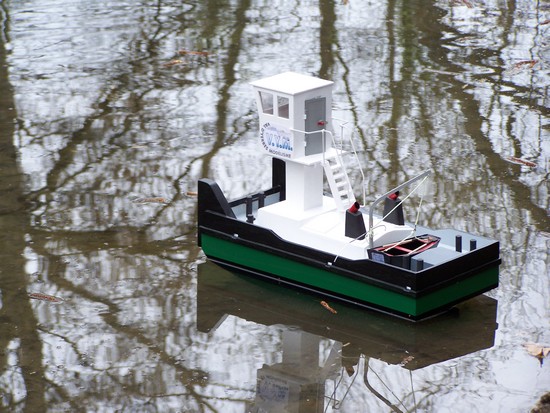

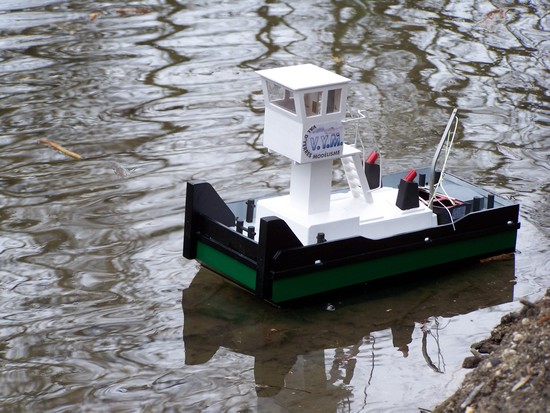

Dans son milieu naturel
 |
|
